Metalno oklopljena visokonaponska rasklopna postrojenja
Metalno oklopna visokonaponska rasklopna postrojenja KYN28A-12 unutarnja izmjenična metalna oklopna visokonaponska rasklopna oprema pogodna je za trofazni AC 50 / 60Hz elektroenergetski sustav, koji se koristi za primanje i distribuciju snage, kao i za upravljanje, zaštitu i ispitne krugove. Unutar proizvoda prihvaćena je epoksidna smola APG ...
Opis

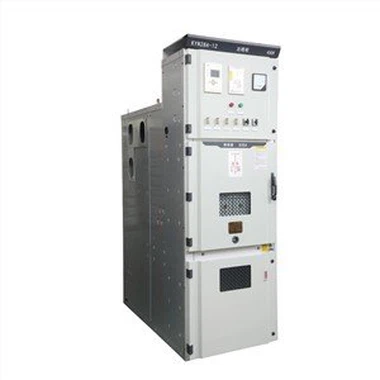

Metalno oklopljena visokonaponska rasklopna postrojenja
KYN28A-12 unutarnja izmjenična oklopna visokonaponska rasklopna postrojenja prikladna je za trofazni AC 50 / 60Hz elektroenergetski sustav, koji se koristi za primanje i distribuciju snage, kao i za upravljanje, zaštitu i ispitne krugove.
Unutrašnjost proizvoda prihvaća lijevanje epoksidne smole APG i pouzdanu tehnologiju sabirničkih čvrstih izolacija i izvodi potpuno izolirani dizajn. Ima dobre mjere raspodjele električnog polja. Radi se o minijaturnoj rasklopnoj opremi s naprednom tehnologijom, stabilnih performansi, razumne strukture, prikladne upotrebe, sigurne i pouzdane.
| Glavni tehnički parametri | |||
| Nazivni napon | ..................................... | kV | 3.6,7.2,12 |
| Ocijenjena frekvencija | ..................................... | Hz | 50 |
| Nazivna struja prekidača | ..................................... | A | 630/4000 |
| Nazivna struja razvodnih uređaja | ..................................... | A | 630/4000 |
| Nazivna kratkotrajna podnosiva struja (4S) | ..................................... | kA | 20,25,31.5,40 |
| Nazivna vršna izdržana struja (vršna) | ..................................... | kA | 50,63,80,100 |
| Nazivna prekidna struja kratkog spoja | ..................................... | kA | 20,25,31.5,40 |
| Ocijenjena razina izolacije 1min podnosiva frekvencija snage | Od pola do pola, od pola do zemlje | kV | 24,32,42 |
| Između otvorenih kontakata | kV | 24,32,48 | |
| Podržani napon impulsa munje (vršni) | Od pola do pola, od pola do zemlje | kV | 40,60,75 |
| Između otvorenih kontakata | kV | 46,70,85 | |
| Ljuska je IP4X, a to je IP2X kada se otvore vrata pretinca i vrata komore prekidača | |||
Značajka
1. Sabirnica prihvaća termoskupljajući izolacijski materijal ili metodu izolacije epoksidnim premazom, optimizira oblik elektrode, čini strukturu ormara kompaktnom i smanjuje zauzetu površinu.
2. Tijelo ormarića izrađeno je od visokokvalitetne hladno vezane čelične ploče i uvezenog aluminiziranog lima od cinka, obrađeno CNC limom i povezano vijcima, maticama i zakovicama visoke čvrstoće.
3. Postoje i druga primarna rješenja za opremu rasklopnih uređaja, kao što su ulaz i izlaz kabela, nadzemni ulaz i izlaz, priključak sabirnice, izolacija, naponski transformator, odvodnik groma itd.
4. Ormar sabirnica, ormar za ručna kolica i ormar za kabele ugrađeni su s izolacijskim pločama, što uvelike poboljšava razinu izolacije.
5. Blokada između glavne sklopke, kolica, prekidača za podni nož i vrata ormarića prihvaća obveznu metodu mehaničke brave kako bi se postigao GG; pet preventivnih GG; funkcija.
6. Prijazno sučelje čovjek-stroj čini rad rasklopnih uređaja programabilnim i stiliziranim, a rukovaocu je na prvi pogled jasno.
7. Postoji više od 160 vrsta glavnih shema ožičenja, s jakom strukturnom prilagodljivošću, koje mogu zadovoljiti potrebe različitih korisnika.
Potvrde
