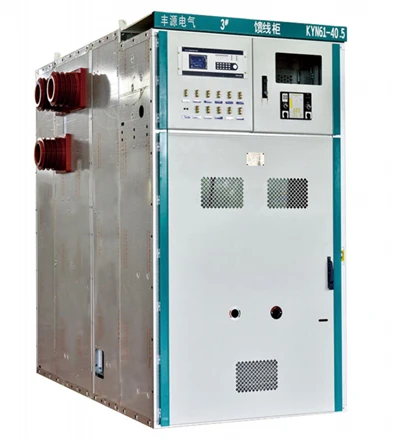

KYN61-40.5 40.5kV zračno izolirani metalni-razvodni uređaji

Značenje modela

Pregled proizvoda

KYN61-40.5 razvodni uređaj pruža metalnu-zatvorenu platformu s odjeljcima za distribuciju srednjeg{5}}napona pri nazivnom naponu od 40,5 kV. Vakuumski prekidač strujnog kruga koji se može izvući može se specificirati za dolazni, odlazni, transformator-povod, sabirni-spojnik i druge projektno-definirane funkcije ploče. Oznake glavnog kruga, zaštite, mjerenja, pomoćnog napajanja i komunikacijskih sučelja finaliziraju se tijekom tehničkog pregleda.

Raspored ormarića odvaja-prekidač, sabirnicu, kabel i nisko{1}}naponska kontrolna područja kako bi se podržao siguran rad, pregled i održavanje. Zatvarači, sklopke-za uzemljenje i mehaničke/električne blokade konfigurirani su prema odobrenoj shemi. Konačna logika blokade i uvjeti pristupa potvrđeni su u projektnim crtežima.

Ključne značajke

· Vakuumski prekidač koji se može izvući s definiranim radnim, ispitnim/odspojenim položajima i položajima održavanja, ovisno o odabranom dizajnu prekidača.

·Metalni-odjeljci za prekidače, sabirnice, kabele i nisko{1}}naponska kontrolna područja.

· Funkcije automatskog zatvarača i međusobnog zaključavanja dizajnirane za smanjenje uobičajenih pogrešaka pri radu.

·Projekt-specifični CT, VT, mjerenje, zaštitni relej, pomoćno napajanje i SCADA sučelja.

·Inženjerstvo postava iz kupčevog SLD-a, rasporeda panela i zahtjeva za-unos kabela.

·Opći raspored, sekundarne sheme i dokumentacija faze-narudžbe pripremljena za odobrenje.

Tehnički podaci

Sljedeće vrijednosti definiraju trenutnu standardnu ​​osnovnu liniju web stranice. Konačne zajamčene vrijednosti odnose se samo na odobrenu ponudu, nacrte i ugovornu dokumentaciju.

Parametar	Osnovna linija web stranice
Model	KYN61-40.5
Tip sklopnog uređaja	Zračno-izolirana, metalna-obložena rasklopna oprema koja se može izvući
Nazivni napon	40,5 kV
Nazivna frekvencija	50 Hz
Nazivna struja	Do 2000 A; konačne glavne-sabirnice i struje dovoda po odobrenom rasporedu
Nazivna prekidna-struja kratkog spoja	Do 31,5 kA
Nazivna kratko{0}}izdržljiva struja	31,5 kA tijekom 4 s
Nazivna vršna podnosiva struja	80 kA
Nazivna struja kratkog spoja-	80 kA vrh
Podnosljivi napon-frekvencije napajanja	95 kV, 1 min
Podnosivi napon impulsa munje	185 kV vrh
Zaštita kućišta	IP4X; unutarnja pregradna zaštita IP2X s otvorenim odgovarajućim vratima odjeljka, ovisno o konačnoj odobrenoj konfiguraciji
Vrsta -prekidača	Izvlačivi vakuumski prekidač; marka i model potvrđeni tijekom tehničkog pregleda
Pomoćno/kontrolno napajanje	Projekt-specifičan; U dokumentiranoj testiranoj konfiguraciji korišten je DC 220 V
Standardni servisni ambijent	−15 stupnjeva do +40 stupnjeva
Standardna visina ugradnje	Manje od ili jednako 1000 m nadmorske visine
Dimenzije	Ploča- i -specifična shema; potvrđen na odobrenom nacrtu općeg rasporeda
Ulaz i završetak kabela	Projekt-specifičan prema podacima o kabelu i odobrenom rasporedu

Tipične funkcije panela

Funkcija ploče	Tipična uloga
Dolazna hranilica	Prima struju iz mreže, transformatora ili uzvodnog sklopnog uređaja; Podaci o zaštiti, mjerenju i CT-u-specifični su za projekt.
Ulagač izlazne linije	Distribuira snagu na nizvodne trafostanice, procesna opterećenja ili distribucijske vodove.
Napajanje transformatora	Upravlja i štiti krug transformatora na temelju nazivne vrijednosti transformatora, grupe vektora i filozofije zaštite.
Spojnica sabirnice / odjeljak sabirnice	Spaja ili razdvaja grupe sabirnica u skladu s odobrenim rasporedom sabirnica i redoslijedom rada.
PT / mjerna ploča	Omogućuje mjerenje napona, mjerenje ili funkcije bus{0}}napona gdje to zahtijeva SLD.
Pomoćna / upravljačka ploča	Integrira projekt{0}}definirane funkcije upravljanja, najave, komunikacije ili pomoćne funkcije stanice.

Mogućnosti konfiguracije i zaštite

Rasklopni uređaj može biti projektiran s-odobrenim vakuumskim prekidačima, strujnim i naponskim transformatorima, zaštitnim relejima, mjeračima, odvodnicima prenapona, uzemljivačima i pomoćnim uređajima. Marke komponenti, omjeri, klase točnosti, opterećenja, količine jezgre CT-a, funkcije releja, upravljački napon i komunikacijski protokol moraju biti navedeni u upitu ili dogovoreni tijekom tehničkog pojašnjenja. Ekvivalentne zamjene vrše se samo uz odobrenje kupca.

Radni uvjeti i regionalni inženjeringg

Standardna usluga u zatvorenom prostoru

Standardna baza web stranice je temperatura okoline od -15 stupnjeva do +40 stupnjeva i nadmorska visina instalacije koja ne prelazi 1000 m. Prostorija za postavljanje treba biti prikladna za unutarnju električnu opremu i zaštićena od nenormalne kondenzacije, korozivnih plinova, prekomjerne prašine, vibracija i drugih uvjeta izvan dogovorene specifikacije projekta.

Rusija, CIS i šira Euroazija

Za hladne-klimatske i lokalne-komunalne projekte, navedite minimalne vanjske i unutarnje radne temperature, filozofiju grijanja i ventilacije, nadmorsku visinu, seizmičku razinu, uvjete onečišćenja, kontrolu temperature zgrade, potreban jezik dokumenta i primjenjive standarde ili dokumente o sukladnosti. Usluga ispod -15 stupnjeva nije dio standardne ocjene web stranice i zahtijeva tehničku procjenu i, gdje je to moguće, poseban dizajn. Svaki EAC-, GOST- ili lokalni-propis mora biti potvrđen za određeni projekt prije ponude.

Africi i Bliskom istoku

Za visoko-ambijentalne, prašnjave, obalne ili-visinske lokacije osigurajte maksimalnu unutarnju temperaturu, nadmorsku visinu, vlažnost, uvjete kontaminacije-prašinom i solju, raspored hlađenja i potrebnu zaštitu kućišta. Uvjeti iznad +40 stupnjeva ili 1000 m mogu zahtijevati termalni pregled, smanjenje snage, pregled izolacije ili poseban dizajn.

Standardi, testiranje i dokumentacija

Ponuđeni razvodni uređaji provjeravaju se prema specifikaciji projekta i važećim IEC, GB ili drugim dogovorenim standardima. Točan standard, izdanje i opseg-dokumenta o sukladnosti potvrđeni su u komercijalnoj i tehničkoj ponudi; ne bi se trebali zaključivati ​​samo iz naziva modela.

Dokumentacija o ispitivanju -tipova-treće strane dostupna je za konfiguraciju sklopnog uređaja od 40,5 kV, 2000 A i 31,5 kA. Primjenjivi opseg izvješća potvrđuje se tijekom tehničkog pregleda. Zahtjevi za rutinsku inspekciju i-fazu ispitivanja dogovoreni su za ponuđeni sastav, a projektna dokumentacija može uključivati ​​odobrene nacrte, sekundarne sheme, priručnike i zapise o ispitivanju kako je navedeno u ugovoru.

Dimenzije, instalacija i sučelja

Širina, dubina i visina ormarića variraju ovisno o funkciji ploče, rasporedu sabirnica, odabiru prekidača, završetku kabela, rasporedu CT/VT i unutarnjim razmacima. Fengyuan Power izdaje-specifičan nacrt općeg rasporeda za projekt koji prikazuje raspored, otvore temelja, zone-ulaza kabela, transportne dijelove, dozvole za održavanje i točke sučelja. Nemojte finalizirati razvodnicu ili civilne temelje iz generičke kataloške dimenzije.

Prijave

·Komunalne i industrijske trafostanice

·Elektrane i trafostanice-za prikupljanje obnovljive energije

·Rudarstvo, metali, cement, nafta i plin te procesna industrija

·Infrastruktura, voda i veliki komercijalni ili institucionalni energetski sustavi

· Projekti distribucije 33 kV i 35 kV koji zahtijevaju unutarnju opremu klase 40,5 kV-

Zašto Fengyuan Power

Osnovan 2010., Fengyuan Power proizvodi opremu za distribuciju električne energije u Henanu u Kini i podržava međunarodne projekte s inženjeringom aplikacija i dokumentacijom za narudžbe. Za projekte KYN61-40.5, tim može pregledati jedno-linijski dijagram, pripremiti prijedlog ploče-po-ploču i koordinirati opći raspored i sekundarne crteže za odobrenje. Certifikati sustava-upravljanja tvrtke i vjerodajnice za proizvodnju dostupni su zasebno; usklađenost proizvoda i test-primjenjivost dokumenta ostaje konfiguracija- i specifična za ugovor.

Istražite srodnu opremu:visoko{0}}naponska sklopna opremaiunutarnji vakuumski prekidači. Konačna kompatibilnost komponenti potvrđena je u tehničkoj ponudi.

FAQ

1. Što je KYN61-40.5 razvodni uređaj?

KYN61-40.5 je unutarnja, zrakom-izolirana, izvlačiva metalno obložena razvodna platforma naznačena na 40,5 kV. Koristi se za primanje, distribuciju, kontrolu i zaštitu energije u podstanicama i industrijskim mrežama.

2. Zašto se 40,5kV razvodni uređaj koristi u 35kV sustavu?

Mreža od 35 kV obično se povezuje s opremom u klasi-napona od 40,5 kV tako da razina izolacije opreme pokriva najviše zahtjeve sustava za koordinaciju-napona i izolacije. Konačni odabir slijedi važeći komunalni i projektni standard.

3. Može li se KYN61-40.5 koristiti u sustavu od 33 kV?

Da, može se odabrati za projekt od 33 kV kada studija sustava, koordinacija izolacije i specifikacija klijenta zahtijevaju opremu klase 40,5 kV-. Pošaljite SLD i parametre sustava na potvrdu.

4. Koje su nazivne struje i razine kratkog-spoja dostupne?

Trenutna osnovna vrijednost web-mjesta je do 2000A, s nazivnom kratkom-prekidnom strujom do 31,5kA i kratkotrajnom-izdržljivom strujom od 31,5kA tijekom 4s. Konačna ocjena potvrđuje se za svaku ploču i dio sabirnice.

5. Koje vrste panela se mogu isporučiti?

Tipične funkcije uključuju dolaznu, odlaznu liniju, dovod transformatora, spojnicu sabirnice ili dio sabirnice, PT/mjerenje i-projekt-specifične pomoćne ploče. Konačna postava se razvija na temelju odobrenog SLD-a i rasporeda panela.

6. Je li standardni dizajn prikladan ispod -15 stupnjeva?

Standardni raspon usluge web stranice je od −15 stupnjeva do +40 stupnjeva. Usluga na nižim-temperaturama zahtijeva tehničku procjenu prostorije za postavljanje, grijača, materijala, mehanizama, pomoćnih sredstava i potrebnih lokalnih standarda. Poseban dizajn potvrđuje se samo u ponudi projekta.

7. Može li se rasklopni uređaj isporučiti za projekte Rusije ili ZND-a?

Fengyuan Power može procijeniti zahtjeve projekata Rusije, ZND-a i šire Euroazijske regije. Upit mora identificirati primjenjive standarde, lokalne tehničke propise, očekivanja-dokumenta sukladnosti, jezik, klimatske, seizmičke i komunalne zahtjeve. Opseg koji se odnosi na EAC- ili GOST-potvrđuje se projekt po projekt i ne podrazumijeva se u nazivu modela.

8. Jesu li dimenzije ormara fiksne?

Ne. Dimenzije se razlikuju ovisno o funkciji ploče, prekidaču, sabirnici, rasporedu CT/VT, uvodu kabela i projektiranim razmacima. Upotrijebite odobreni projektni nacrt općeg rasporeda za projektiranje civilnih i razvodnih prostorija.

9. Koja je ispitna dokumentacija dostupna?

Dostupna je-testna dokumentacija-treće strane za određenu konfiguraciju od 40,5 kV, 2000 A i 31,5 kA. Njegova primjenjivost, zajedno s dokumentacijom o rutinskom-testiranju i inspekciji za narudžbu, pregledava se tijekom tehničkog pojašnjenja.

10. Koji su podaci potrebni za ponudu?

Navedite jedno-linijski dijagram, količine i funkcije panela, nazivni napon, frekvenciju, nazivnu struju, razinu-kratkog spoja i trajanje, CT/VT podatke, zahtjeve zaštite, pomoćni napon, uvjete na lokaciji, standarde, zemlju odredišta i zahtjeve isporuke.
