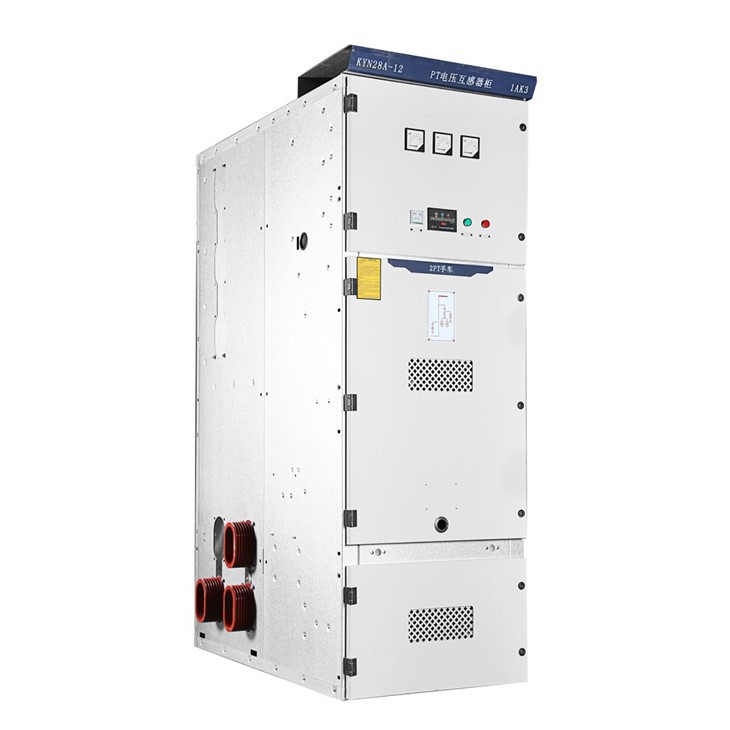

3.6-24kv Tvornička sklopna oprema srednjeg napona

3.6-24kv srednjenaponski tvornički rasklopni uređaj

Što je visokonaponski sklopni uređaj

1, Materijal tijela visokonaponskog razvodnog ormara

1. Hladno valjani čelični lim ili kutni čelik (koristi se za zavarivanje ormara);

2. Aluminijska pocinčana čelična ploča ili pocinčana čelična ploča (koristi se za sastavljanje ormara)

3. Ploča od nehrđajućeg čelika (nemagnetska)

4. Aluminijska ploča (nemagnetska)

2, Funkcionalne jedinice visokonaponske rasklopne opreme:

1. Prostorija glavne sabirnice (općenito raspoređena u dvije strukture: "pin" ili "1")

2. Prostorija s prekidačem

3. Kablovska soba

4. Prostorija za relej i instrumente

5. Mala prostorija sa sabirnicama na vrhu ormara

6. Sekundarni terminalni odjeljak

3, Funkcije rasklopnog uređaja

Rasklopni uređaj ima funkcije kao što su nadzemni dolazni i odlazni vodovi, kabelski dolazni i odlazni vodovi i spajanje sabirnica.

4, Sastav razvodnih uređaja

Rasklopno postrojenje treba zadovoljiti relevantne zahtjeve standarda GB3906-1991 "3-35 kV AC metalno zatvoreno rasklopno postrojenje", koje se sastoji od dva dijela: kućišta ormara i prekidača. Tijelo ormarića sastoji se od školjke, električnih komponenti (uključujući izolacijske dijelove), raznih mehanizama, sekundarnih priključaka i ožičenja.

5, Klasifikacija

Prema načinu ugradnje prekidača

Prema načinu ugradnje prekidači se dijele na pokretne (ručna) i fiksne.

1. Mobilna ili ručna kolica (predstavljena Y): označava da su glavne električne komponente unutar ormarića (kao što su prekidači) instalirane na izvlačivim ručnim kolicima. Zbog dobre zamjenjivosti ormarića za ručna kolica, može uvelike poboljšati pouzdanost napajanja. Obično korišteni tipovi ručnih kolica uključuju izolacijska ručna kolica, ručna kolica za mjerenje, ručna kolica za prekidače, ručna kolica za PT, kondenzatorska ručna kolica i ručna kolica za rabljene varijable.

2. Fiksni tip (predstavljen G): označava da su sve električne komponente unutar ormarića (kao što su prekidači ili sklopke opterećenja) instalirane u fiksnom tipu, a fiksni razvodni ormarići su relativno jednostavni i ekonomični.

Prema mjestu ugradnje

Dijele se na unutarnje i vanjske prema mjestu postavljanja

(1) Za unutarnju upotrebu (predstavljeno N): označava da se može instalirati i koristiti samo u zatvorenom prostoru;

(2) Za vanjsku upotrebu (označeno s W): označava da se može instalirati i koristiti na otvorenom.

6, Prema strukturi kabineta

Prema strukturi ormarića, može se podijeliti u četiri kategorije: metalno zatvoreno oklopno razvodno postrojenje, metalno zatvoreno intervalno razvodno postrojenje, metalno ograđeno kutijasto rasklopno postrojenje i otvoreno razvodno postrojenje

(1) Glavne komponente oklopnog sklopnog uređaja oklopljenog metalom (predstavljene slovom K), kao što su prekidači, transformatori, sabirnice itd., ugrađene su u uzemljene metalne pregrade odvojene rasklopnim uređajem oklopljenog metalnim okvirom.

(2) Metalno zatvoreno rasklopno postrojenje (predstavljeno slovom J) slično je oklopnom metalnom zatvorenom razvodnom postrojenju po tome što su njegove glavne električne komponente također instalirane u odvojenim odjeljcima, ali imaju jednu ili više nemetalnih pregrada koje zadovoljavaju određenu razinu zaštite .

(3) Razvodni uređaj s metalnom kutijom (predstavljen slovom X) Kućište rasklopnog uređaja je metalno zatvoreno rasklopno postrojenje.

(4) Razvodni uređaj otvorenog tipa bez zahtjeva za razinom zaštite, s nekim dijelovima kućišta otvorenog sklopnog uređaja

7, Pet preventivnih mjera za visokonaponsku sklopnu opremu

1. Nakon što je automobil vakuumskog prekidača unutar visokonaponskog rasklopnog uređaja zatvoren u ispitnom položaju, automobilski prekidač ne može ući u radni položaj. (Spriječiti zatvaranje tereta)

2. Kada je sklopka za uzemljenje unutar visokonaponskog rasklopnog uređaja u zatvorenom položaju, automobilski prekidač ne može se zatvoriti. (Spriječite zatvaranje žicom za uzemljenje)

3. Kada je vakuumski prekidač unutar visokonaponskog rasklopnog uređaja zatvoren, stražnja vrata ploče i ormarića zaključavaju se mehaničkim uređajem na nožu za uzemljenje. (Za sprječavanje slučajnog ulaska u odjeljke pod naponom)

4. Vakuumski prekidač unutar visokonaponskog sklopnog uređaja je zatvoren tijekom rada, a sklopka za uzemljenje se ne može staviti u rad. (Spriječite vješanje žica za uzemljenje pod naponom)

5. Vakuumski prekidač unutar visokonaponskog sklopnog uređaja ne može izaći iz radnog položaja prekidača kolica kada radi i zatvara se. (Za sprječavanje opterećenih kočnica noža)

Značajke

1: STROGI zaštitni korak kako bi se osigurala osobna sigurnost

2: U kabelsku sobu može se postaviti čak 9 jednožilnih kabela

3: Pozicije za rad i testiranje bit će uspostavljene za ručna kolica, a obje su pozicije opremljene sigurnim i pouzdanim uređajem za pozicioniranje i uređajem za prikaz

4: Kućište je potpuno sastavljeno od aluminiziranog i pocinčanog čeličnog lima, koji je strojno obrađen i savijen alatnim strojem, a zatim pričvršćen vijcima.

5: Ima visoku mehaničku čvrstoću i njegova urednost i ljepota su osigurani.

6: Vrata centrale su posprejana plastikom, također imaju jaku otpornost na udarce i zaštitu od korozije.

7: Primarni prekidač može biti isporučen s VD4 vakuumskim prekidačem i C3 serijom prekidača fiksnog tipa od ABB-a, različiti domaći vakuumski prekidači (kao što su VS1, VH1, VK, ZN28) također se mogu dostaviti umjesto istih stranih proizvoda.

8: Prednja vrata su postavljena s prozorom za promatranje za provjeru radnog stanja komponenti unutar prostorije

Uvjeti usluge

◎ Temperatura zraka okoline: -15 stupnjeva ~ plus 40 stupnjeva;

◎ Relativna vlažnost: dnevni prosjek 95 posto, a dnevni prosjek tlaka vodene pare < 2,2 kPa;

◎ Mjesečni prosjek «90 posto, a mjesečni prosjek tlaka vodene pare < 1,8kPa;

© Nadmorska visina: ^1000m;

◎ Seizmički intenzitet: ne iznad Ms8.

◎ Ambijentalni zrak ne smije sadržavati korozivne ili zapaljive plinove ili pare;

◎ Nema očitih vibracija;

Glavni tehnički parametri
Nazivni napon	.....................................	kV	3.6,7.2,12
Nazivna frekvencija	.....................................	Hz	50
Nazivna struja prekidača	.....................................	A	630/4000
Nazivna struja sklopnog uređaja	.....................................	A	630/4000
Nazivna kratkotrajna podnosiva struja (4S)	.....................................	kA	20,25,31.5,40
Nazivna vršna podnosiva struja (vršna)	.....................................	kA	50,63,80,100
Nazivna prekidna struja kratkog spoja	.....................................	kA	20,25,31.5,40
Nazivna razina izolacije 1 min podnosivog napona frekvencije napajanja	Od pola do pola, od pola do zemlje	kV	24,32,42
	Između otvorenih kontakata	kV	24,32,48
Izdrživi napon impulsa munje (vršni)	Od pola do pola, od pola do zemlje	kV	40,60,75
	Između otvorenih kontakata	kV	46,70,85
Kućište je IP4X, a IP2X kada se otvore vrata odjeljka i vrata komore prekidača











P5: Je li OEM/ODM dostupan?

O: Da, jest! Naši proizvodi se mogu prilagoditi. Imamo dizajnerske i inženjerske timove, možemo prilagoditi proizvode prema crtežima ili zahtjevima kupaca.

P6: Vi ste proizvođač ili trgovačko poduzeće?
O: Mi smo tvornica, kao 100-postotni profesionalni proizvođač s 20-godišnjim iskustvom u proizvodnji, mogli bismo proizvoditi proizvode prema zahtjevima kupaca, a također bismo mogli 100-postotno kontrolirati kvalitetu proizvoda.

P7: Može li se pregovarati oko cijene?

O: Da, cijena je po dogovoru. Može se mijenjati prema vašoj količini ili pakiranju

P8: Što kažete na inspekciju?

O: Imamo cijeli sustav inspekcije od sirovina do krajnjih proizvoda, uključujući ispitivanje porasta temperature, ispitivanje tipa vodiča za prskanje solju, ispitivanje mehaničkog vijeka trajanja.

P9: Što su uvjeti plaćanja?

O: TT, Paypal, Western Union, Alibaba trgovinsko osiguranje i L/C su prihvatljivi. 30 posto T/T unaprijed, 70 posto stanja prije otpreme.

P10: Koju uslugu nudi tvrtka?

O: Imamo profesionalni tim inženjera koji može dizajnirati i razviti kalup prema različitim zahtjevima kupaca.

Imamo i prodajni tim koji nudi dobru uslugu od pretprodaje do postprodaje.

Ovaj proizvod se obično prilagođava.
Mi smo proizvođač i imamo profesionalni tehnički odjel koji može dizajnirati i pružiti rješenja prema potrebama kupaca.
Molimo kontaktirajte naše prodajno osoblje kako biste dobili nacrte dizajna
