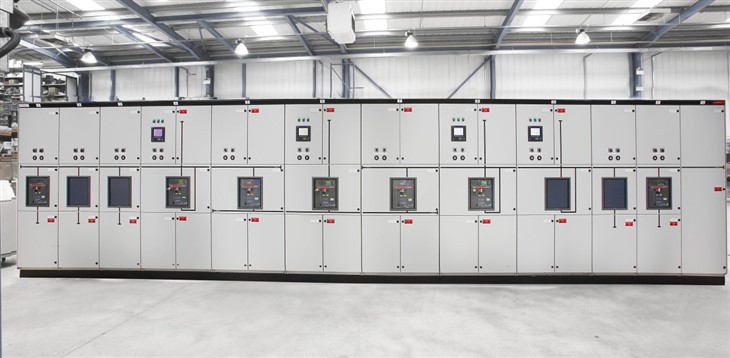

HV SF6 12kv Gis rasklopni uređaj

HV SF6 12kv gis razvodni uređaj



Struktura sastava 10KV prstenastog mrežnog ormara je relativno složena, obično se sastoji od različitih komponenti kao što su glavni prekidač, prekidač opterećenja, osigurač te senzori napona i struje. Glavna sklopka je uglavnom odgovorna za kontrolu uključivanja i isključivanja visokonaponskih vodova, dok se sklopka opterećenja koristi za kontrolu protoka električne energije tijekom procesa prijenosa, postizanje regulacije i upravljanja električnim sustavom. Osigurač je zaštitna mjera koja može prekinuti strujni krug u kratkom vremenskom razdoblju kada se u sustavu pojave neuobičajene situacije poput prekomjerne struje ili kratkog spoja, čime se osigurava siguran i stabilan rad elektroenergetskog sustava. Senzori napona i struje mogu postići prosudbu i praćenje informacija o struji i naponu te imaju važne funkcije senzora i povratne informacije.

Raspon upotrebe 10KV prstenastih mrežnih ormara je širok, uglavnom se koriste u različitim elektroenergetskim sustavima kao što su urbane elektroenergetske mreže, industrijska i rudarska poduzeća i ruralne elektroenergetske mreže. U važnim prilikama, kao što su širokopojasne sobe s prekidačima, računalne sobe itd., 10KV prstenasti mrežni ormar također je bitna energetska oprema. Može igrati važnu ulogu u izoliranju, distribuciji i zaštiti krugova, osiguravajući sigurnu, pouzdanu i stabilnu opskrbu strujom.

Ukratko, 10KV prstenasta glavna jedinica je ključna oprema u elektroenergetskom sustavu, koja je od velikog značaja za osiguranje kvalitete i stabilnosti napajanja. Ima širok raspon primjena i može zadovoljiti potrebe različitih elektroenergetskih sustava, pružajući snažnu podršku normalnom razvoju proizvodnje i života ljudi

Tipični razvodni uređaj sa zračnom izolacijom, kao što su ormarići KYN28 i 28, poznati i kao ormarići postavljeni u sredini, ima izolaciju zraka, funkcionalna ručna kolica postavljena u sredini i metalni oklopni dizajn. Razvodni uređaj je odvojen metalnim pregradama u četiri neovisna odjeljka: odjeljak za sabirnice, odjeljak za ručna kolica, odjeljak za kabele i odjeljak za instrumente, zadovoljavajući razinu gubitka radnog kontinuiteta LSC2B, odnosno funkcionalne jedinice i odjeljci za kabele mogu se popraviti kada odjeljak sabirnica je uživo; Kada se dolazni kabel elektrificira, odjeljak sabirnice može se revidirati kako bi se osigurao kontinuitet napajanja. Kvar jednog razvodnog ormara neće dovesti do nestanka struje cijelog niza ormara, niti će interni električni kvar jednog razvodnog ormara dovesti do požara i neprekidnog rada, a svi razvodni ormari će izgorjeti. Pregradna razina rasklopnog uređaja uključuje PM i PI razine, to jest, pregrada, ventil itd. svi su izrađeni od metala, što je PM razina. U svakom slučaju, ako je izolacijska ploča, to je PI razina.

Središnja funkcionalna ručna kolica uključuju prekidač, izolaciju, naponski transformator, mjerenje i druga ručna kolica. Ručna kolica opremljena su šasijom za vožnju funkcionalnih ručnih kolica za prebacivanje između testnog i radnog položaja. Općenito, zamah u udaljenosti je 200 mm. Funkcionalni modul ima primarnu kontaktnu ruku i kontakt. Na primjer, gornji i donji pol prekidača imaju kontakte za ostvarivanje spajanja i odspajanja linije i igraju ulogu izolacije. Modul naponskog transformatora ima samo jednu stranu kontakta za ostvarivanje akvizicije visokog napona. Kontakti funkcionalnog modula dinamički su povezani sa statičkim kontaktima unutar kontaktne kutije razvodnog uređaja. Kontaktna kutija aktivira zaštitu od električne izolacije i mehaničku potporu. Ispred kontaktne kutije nalazi se ploča ventila, a mehanizam ventila pokreće ventil na otvaranje ili zatvaranje dok ručna kolica ulaze i izlaze iz kontaktne kutije kako bi se osiguralo da su svi dijelovi pod naponom (statički kontakti) metalno oklopljeni i da ih osoblje ne dodiruje dijelovi pod visokim naponom nakon što ručna kolica izađu iz odjeljka. Prijenos signala i upravljanje radom modula spojeni su na sklopni uređaj preko sekundarnih utikača.

Širina sklopnog uređaja sa strujom od 1250A je općenito 800 mm, dubina 1400 mm, a visina 2200 mm. Širina sklopnog uređaja sa strujom od 2500A i više je 1000 mm. Širina minijaturiziranog središnjeg ormarića je 550/600 mm.

Zračni ormarić nije samo središnji ormarić, već i XGN fiksni ormarić i razvodni ormarić montiran tri na jednoj strani. Prekidač je fiksiran i ugrađen unutar ormara, a gornji i/ili donji izolacijski prekidači su u kutijastoj strukturi, koja se razlikuje od oklopne strukture. Struktura kutije je mjesto gdje su sve visokonaponske komponente i sabirnice instalirane u jednoj kutiji s manje unutarnjeg odvajanja, općenito udovoljavajući zahtjevima LSC1 ili LSC2, to jest, ako bilo koji dio razvodnog ormara ne radi, cijeli razvodni ormar treba biti isključeno, ne može se jamčiti kontinuitet napajanja.

XGN je relativno zreo, a postoji i sklopni uređaj tipa KGN, koji može postići struju od 5000 ili čak 6300A. Kratkotrajna otporna struja za 3 sekunde također može doseći 50 ili 63 kA. Za posebne primjene kao što su čeličane s velikim opterećenjem, fiksni tip smanjuje dinamičko zagrijavanje veze, a višestruki kontakti izolacijske sklopke spojeni su paralelno, što može nositi velike struje i izdržati visoke struje kratkog spoja.

Prekidač tri-u-jedan koristi bočno montirani vakuumski prekidač i dizajniran je s integriranim prekidačem za izolaciju i uzemljenje. Prednost je u tome što je vrlo integriran i kompaktan, smanjujući duljinu vodljivog kruga, što rezultira niskim zagrijavanjem. Izolacijski kontakt izravno je spojen na kontakt sabirnice rasklopnog uređaja, a radni mehanizam integriran je unutar mehaničke kutije. Sekvencijalni rad i mehanička blokada su jednostavni i pouzdani, bez potrebe za dodatnim pogonom i mehanizmima za blokadu. Bočni raspored, s velikim razmakom između faza, u potpunosti zadovoljava zahtjeve zračnog prostora, čime se postiže uski dizajn. Širina od 400/450 mm uvelike smanjuje podnu površinu, pružajući napredno rješenje za urbanu distribuciju električne energije svakog centimetra zemlje i svakog centimetra zlata. Ima očite prednosti za montažne sklopne stanice, renoviranje prostorija za distribuciju električne energije i druga područja. Prekidač tri u jednom također se može izraditi u strukturu ručnih kolica kao cjelinu, koja se može izvaditi iz unutrašnjosti sklopnog uređaja, pružajući pogodnost za održavanje i popravak. Integrirana ručna kolica izvlače se s vanjske strane ormarića, a ploča ventila automatski blokira statički kontakt na strani sabirnice, osiguravajući da tijelo pod naponom nije izloženo kada se otvore vrata odjeljka, osiguravajući sigurnost i ispunjavajući pet zahtjeva za sprječavanje međusobnog blokiranja









P5: Je li OEM/ODM dostupan?

O: Da, jest! Naši proizvodi se mogu prilagoditi. Imamo dizajnerske i inženjerske timove, možemo prilagoditi proizvode prema crtežima ili zahtjevima kupaca.



P6: Vi ste proizvođač ili trgovačko poduzeće?

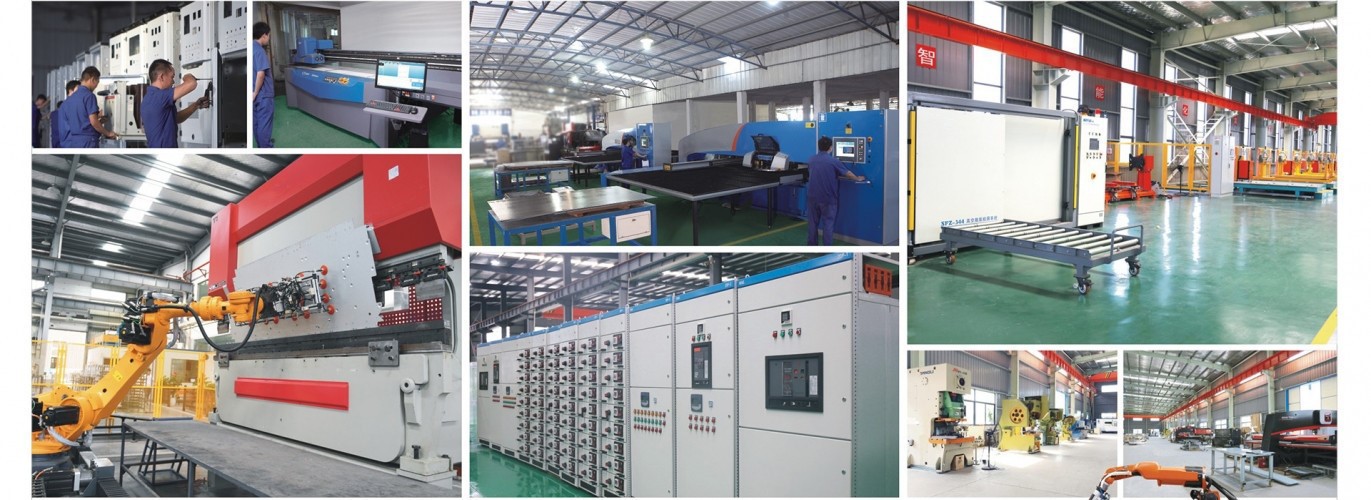

O: Mi smo tvornica, kao 100-postotni profesionalni proizvođač s 20-godišnjim iskustvom u proizvodnji, mogli bismo proizvoditi proizvode prema zahtjevima kupaca, a također bismo mogli 100-postotno kontrolirati kvalitetu proizvoda.



P7: Može li se pregovarati oko cijene?

O: Da, cijena je po dogovoru. Može se mijenjati prema vašoj količini ili pakiranju



P8: Što kažete na inspekciju?

O: Imamo cijeli sustav inspekcije od sirovina do krajnjih proizvoda, uključujući ispitivanje porasta temperature, ispitivanje tipa vodiča za prskanje solju, ispitivanje mehaničkog vijeka trajanja.



P9: Što su uvjeti plaćanja?

O: TT, Paypal, Western Union, Alibaba trgovinsko osiguranje i L/C su prihvatljivi. 30 posto T/T unaprijed, 70 posto stanja prije otpreme.



P10: Koju uslugu nudi tvrtka?

O: Imamo profesionalni tim inženjera koji može dizajnirati i razviti kalup prema različitim zahtjevima kupaca.

Imamo i prodajni tim koji nudi dobru uslugu od pretprodaje do postprodaje.



Ovaj proizvod se obično prilagođava.
Mi smo proizvođač i imamo profesionalni tehnički odjel koji može dizajnirati i pružiti rješenja prema potrebama kupaca.
Molimo kontaktirajte naše prodajno osoblje kako biste dobili nacrte dizajna

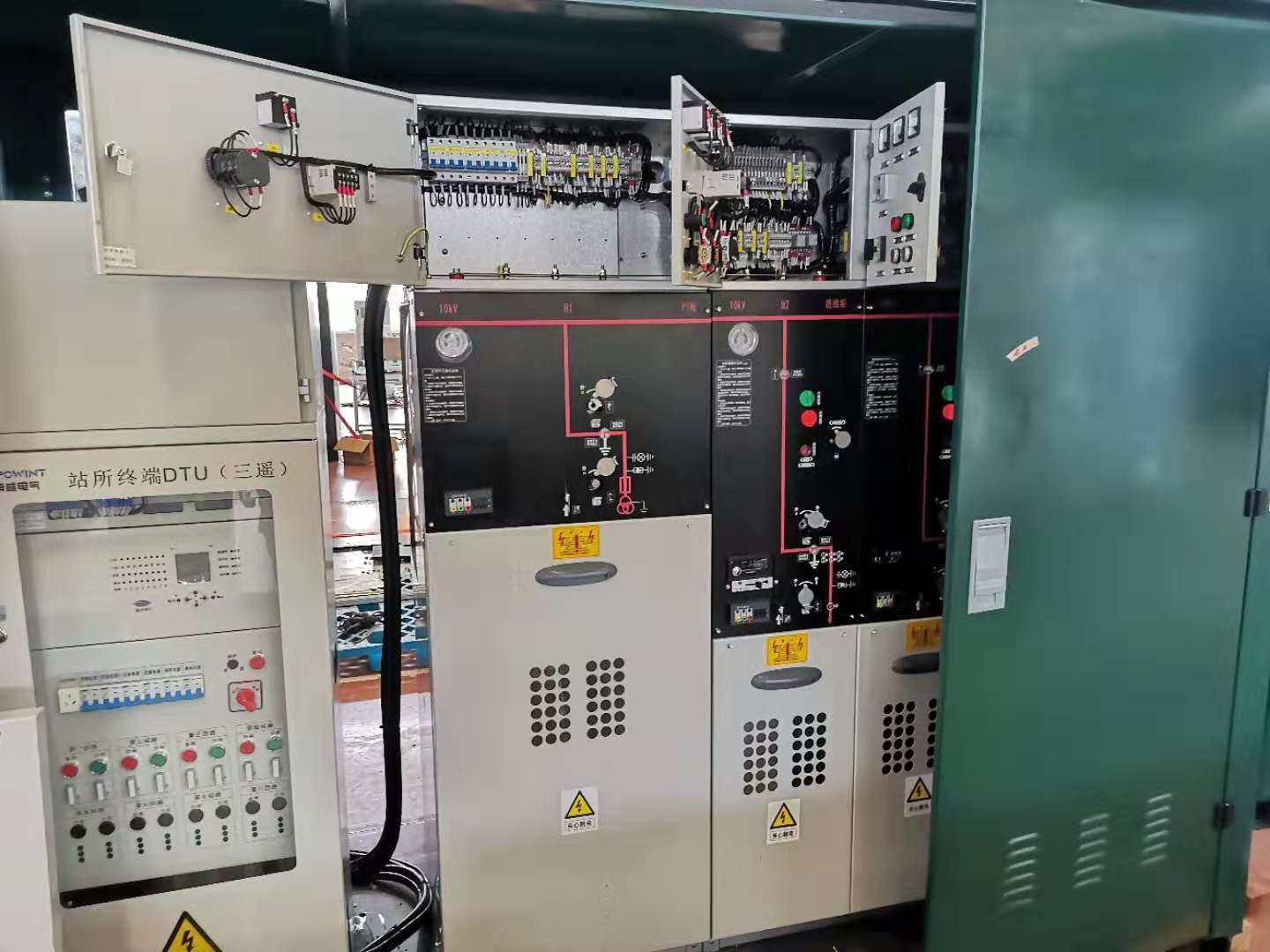

Ovdje su primjeri naših kupaca za vašu referencu

ruski klijenti

7.1	Raspored tehničkog jamstva: prstenaste glavne jedinice
Artikal	Opis	Jedinica	Zahtjev	Zajamčena vrijednost
1.0	Vrsta / model	-	država	RMU
2.0	Izolacijski medij	-	Vakuum /SF6	SF6
2.1	Prekidni medij		Vakuum /SF6	SF6
2.2	Zaštita transformatora (osigurač/prekidač strujnog kruga)		osigurač	osigurač
3.0	Standard primjene	-	IEC i BS	IEC
4.1	Nazivni napon	Kv	11	11
4.2	Maksimalni nazivni napon	Kv	12	12
4.3	Nazivna frekvencija	Hz	50	50
4.4	Frekvencija snage i napon	Kv	28	28
4.5	Impulsni otporni napon	KVp	95	95
5.0	Sabirnice nazivne struje	A	630	630
5.1	Kabel nazivne struje (prekidač)	A	630	630
5.2	Nazivna struja (T-OFF)	A	125	125
5.3	Nazivna struja za prekidač	A	125	125
6.0	Prekidna sposobnost
6.1	Zatvorena petlja (prekidač kabela)	A	630	630
6.4	Prekidna struja kratkog spoja	kA	20	20
6.5	Nazivni kapacitet izrade	kA	50	50
6.6	Nazivna kratkotrajna struja 3 sek	kA	20	20

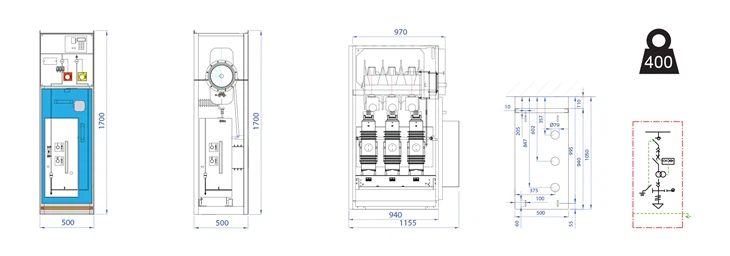

7.0	Dimenzije			CTC	CCTC
	Visina	Mm		1950	1950
	Širina	Mm		1170	1545
	Dubina	Mm		750	750
8	Jesu li RMU proizvedeni prema licenci, ako je tako, navedite naziv tvrtke			HENAN FENGYUAN POWER TECHNOLOGY CO., LTD.



AKO TREBA VIŠE DETALJA, SLOBODNO NAS KONTAKTIRAJTE
