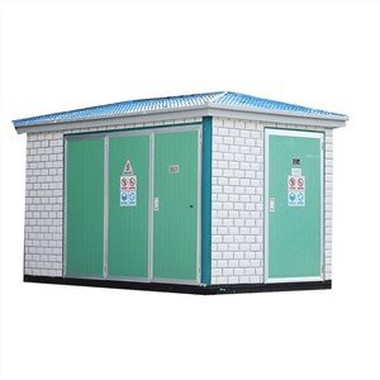

35/0.4KV 2024 kutija transformatorske stanice

35/0.4KV 2024 kutija transformatorske stanice







Trafostanica kutijastog tipa pogodna je za rezidencijalne četvrti, urbane javne promjene, užurbani centar grada, građevinsku struju i tako dalje. Korisnici mogu odabrati promjenu vrste kutije prema različitim uvjetima uporabe i stupnju opterećenja. Od pojave box trafostanice, ona se vrlo brzo razvila. U razvijenim zemljama razvijeno je 70% distribucijskih transformatora, a na Sjedinjene Države otpada 90%. Brzi razvoj kineske urbane modernizacije i obnova urbane distribucijske mreže bit će naširoko primijenjena. stanje okoliša.
Trafostanice kutijastog tipa koriste se u visokim stambenim zgradama, luksuznim vilama, kvadratnim parkovima, stambenim područjima, malim i srednjim tvornicama, rudnicima, naftnim poljima i privremenim građevinskim elektroenergetskim objektima i drugim mjestima za prihvaćanje i distribuciju električne energije u distribucijskom sustavu.



Okolišni uvjeti:

Nadmorska visina: 1000m i niže.
Temperatura okoline: - 25 ~ +40 C.

Brzina vjetra: ne više od 35m/s.
Relativna vlažnost: ne više od 90% (+25 C).
Seizmičko horizontalno ubrzanje: ne više od {{0}}.4m/s, okomito ubrzanje: ne veće od 0,2m/s.
Mjesto uporabe: ne smije biti vodljivih, prašnjavih, opasnih, korozivnih, zapaljivih i eksplozivnih materijala štetnih za metale i izolatore.

Trafostanica europskog tipa kompletan je set nove opreme energetskih transformatora koju je razvila naša tvrtka na temelju transformacije nacionalne urbane mreže čineći optimalnu kombinaciju za uljni zatvoreni energetski transformator i visokonaponske i niskonaponske električne komponente. Kroz optimizaciju strukture, razvodni uređaj mora biti minijaturiziran do ekstremne mjere koja uvelike smanjuje zauzetu površinu kombiniranog transformatora s takvim prednostima kao što su mali volumen, niska razina buke, pouzdano napajanje, razumna struktura, fleksibilnost za ugradnju, jednostavno rukovanje i mogućnost pokretanja duboko u središte opterećenja do maksimalne mjere, itd. Može sastaviti mrežni automatizirani terminal (FTU) u visokonaponskom prstenastom mrežnom ormariću, ostvariti pouzdano otkrivanje kratkog spoja i jednofaznog kvara uzemljenja i ima funkciju "četiri udaljeno", što olakšava automatsku nadogradnju mrežne distribucije. Naširoko se koristi u stambenim četvrtima, komercijalnim centrima, stanicama, industrijskim i rudarskim poduzećima, zračnim lukama, željeznicama, školama, bolnicama, visokim zgradama i mjestima.



Značajke:

1) Manja zauzeta površina
2) Čvrsto i pouzdano
3) Jednostavan za premještanje, lijep i praktičan
4) Njegova cijena je niska, a razdoblje instalacije je kratko





Struktura funkcije Box trafostanice

A. Funkcija i karakteristike Box trafostanice

Trafostanica tipa kutije odnosi se na vanjski distribucijski uređaj koji instalira visokonaponsku i niskonaponsku sklopnu opremu i transformatore zajedno u zatvorenoj kutiji. Glavna funkcija je osigurati potrebnu električnu energiju za visokonaponske ili niskonaponske korisnike. Ima sljedeće karakteristike:

1. Mali otisak. Ugradnja trafostanice kutijastog tipa može uštedjeti više od dvije trećine površine zemljišta u usporedbi s izgradnjom trafostanice iste veličine.

2. Metode fleksibilne kombinacije. Struktura trafostanica kutijastog tipa relativno je kompaktna, pri čemu svaka kutija čini neovisni sustav, što način kombiniranja čini fleksibilnim i varijabilnim. Korisnik može slobodno kombinirati neke načine prema stvarnoj situaciji kako bi zadovoljio potrebe različitih mjesta.

3. Lijep izgled, lako uskladiti s okolinom. Kućište kutije može se odabrati u različitim bojama prema različitim mjestima ugradnje, što olakšava koordinaciju s okolnim okolišem. Posebno je prikladan za gusto naseljena područja kao što su urbane stambene zajednice, kolodvori, luke, zračne luke, parkovi, zeleni pojasevi itd. Može se koristiti kao fiksna trafostanica ili mobilna trafostanica.

4. Mala ulaganja i kratak ciklus izgradnje. Trafostanice kutijastog tipa smanjuju investiciju za 40% do 50% u usporedbi s konvencionalnim trafostanicama iste veličine, a ciklus izgradnje i ugradnje može se značajno skratiti. U isto vrijeme, dnevno opterećenje održavanja kutijaste podstanice također je relativno malo.

B. Vrste kutijastih trafostanica

1. Vrsta montaže

Kompletan sklop visokonaponskih i niskonaponskih uređaja i transformatora ugraditi u metalne kutije, au visokonaponskim i niskonaponskim razvodnim uređajima ostaviti pogonske hodnike. Ovaj tip kutijastog transformatora ima veliki volumen i danas se rijetko koristi.

2. Vrsta kombiniranog uređaja

Umjesto postojećeg cjelovitog sklopa uređaja, visokonaponska i niskonaponska upravljačka i zaštitna električna oprema izravno je upakirana u kutiju, čineći cjelinu. Dizajn se smatra nepotrebnim za održavanje, bez radnih hodnika i male kutije, poznate i kao europski stilski kutijasti transformatori ili obični kutijasti transformatori.

3. Jedan tip tijela

Pojednostavite visokonaponske upravljačke i zaštitne uređaje i stavite visokonaponske i niskonaponske distribucijske uređaje i glavno tijelo transformatora u spremnik ulja transformatora zajedno kako biste formirali cjelinu, manji, blizu uljnog transformatora istog kapaciteta, što je 1/3 europskog kutijastog transformatora. Također poznat kao transformator u američkom stilu ili kompaktni transformator u kutiji.

C. Struktura Box trafostanice

1. Struktura kutijastog transformatora europskog stila

(1) U Kini se obično koriste kutijaste trafostanice u europskom stilu, s tri dijela od kojih se svaki sastoji od jedne prostorije, tvoreći strukturu "mu" ili "pin". Često korišteni modeli uključuju ZBW i XWB. Dijagrami presjeka i ožičenja prikazani su na slici GYPD00102003-1. Visokonaponska komora kutijastog transformatora europskog stila je prstenasta mreža, dvostruki vod ili sklopka za opterećenje terminalne jedinice, s malim volumenom i kompatibilnošću s ormarićem prstenaste mreže. Usvajanje sigurnog i pouzdanog kompaktnog dizajna, sa sveobuhvatnom funkcijom međusobnog blokiranja protiv pogrešnog rada, visokom pouzdanošću i praktičnim radom i održavanjem. Visokonaponska oprema općenito koristi kombinaciju prekidača opterećenja i osigurača. Osigurač je opremljen udarnom glavom. Nakon što osigurač pregori, udarač će pritisnuti mehanizam za otpuštanje, a trofazni prekidač opterećenja će se otvoriti u isto vrijeme kako bi se izbjegao gubitak faze. U isto vrijeme, ako se koristi električni radni mehanizam, može se implementirati funkcija automatizacije distribucije. Kabelski izlaz od 10 kV prstenaste mrežne strukture opremljen je indikatorom zemljospoja i senzorom nulte sekvence. Transformatori mogu biti uljni ili suhi, s D, yn11 ožičenjem. S obzirom na nepovoljnu disipaciju topline, može se koristiti prirodna ventilacija ili gornja prisilna ventilacija. Niskonaponska soba opremljena je mjerenjem i kompenzacijom jalove snage, a sekundarni krug i broj odlaznih vodova mogu se dizajnirati prema potrebama korisnika kako bi se zadovoljile različite potrebe. Vanjska ljuska izrađena je od čelične ploče ili ploče od legure, s dvoslojnim gornjim pokrovom i dobrom izolacijom. Izgled i boja mogu se uskladiti s okolinom. Visokonaponska komora, transformatorska komora i niskonaponska komora odvojene su pregradama u neovisne odjeljke. Za nadzor i održavanje, u svakom odjeljku ugrađeni su rasvjetni uređaji, a prekidačem za rasvjetu upravlja se pomoću vrata.

2. Struktura transformatora u američkom stilu

(1) Kutijasti transformator u američkom stilu dijeli visokonaponsku sklopku i transformator u istom spremniku za ulje. Uobičajeni modeli transformatora u američkom stilu uključuju ZB1336, GE i COOPER. Struktura i ožičenje prikazani su na slikama GYPD00102003-2 i GYPD00102003-3.

Kutijasti transformator u američkom stilu ima potpuno zatvorenu i potpuno izoliranu strukturu visoke sigurnosti, koja se može koristiti za prstenaste mreže i terminale. Visoki napon kontrolira se trofaznim spojem tipa T ili V s četiri položaja prekidača opterećenja ulja, kao što je prikazano na slici GYPD00202002-04 i GYPD00202002-05

2) Transformator ima pomoćni osigurač spojen u seriju s utičnim osiguračem za pružanje zaštite. Rezervni osigurač ugrađen je unutar kutije i djeluje samo kada postoji unutarnji fazni kvar u transformatoru kutije, koji se koristi za zaštitu visokonaponske linije. Utični osigurač se aktivira kada postoji kratki spoj ili preopterećenje na sekundarnoj strani.

Visokonaponski kabel spojen je na čahuru s dobrim izolacijskim svojstvima, koja je spojena na koljenasti utikač kabela za brtvljenje dijela pod naponom. Koljenasti kabelski utikač je potpuno oklopljeni izolirani utikač koji se može potpuno napuniti i isključiti, što je ekvivalentno prekidaču opterećenja. Struktura je prikazana na slici GYPD00102003-6, ali ako je spojena na točku kratkog spoja, koljenasti utikač i rukavac treba zamijeniti.

D. Rad trafostanice Box

1. Trafostanicu tipa box treba postaviti na relativno visoko mjesto, a ne u niskim područjima, kako bi se spriječilo da kišnica uđe u kutiju i utječe na rad opreme. Prilikom izlijevanja betonskih platformi treba ostaviti praznine na strani visokog i niskog napona kako bi se olakšalo polaganje kabela unutra i van. Prilikom iskopa temelja, ako se naiđe na tlo formirano nakupljanjem smeća ili korozivnog tla, mora se iskopati do čvrstog tla, zatim zatrpati zemljom dobre kvalitete i zbiti, a zatim napuniti s tri sloja zemlje ili šljunka kako bi se osigurala stabilnost od temelja.

2. Uzemljenje i neutralni priključak trafostanice tipa box dijele zajedničku mrežu uzemljenja. Rešetka za uzemljenje općenito prihvaća metodu zabijanja pilota za uzemljenje na četiri kuta temelja, a zatim ih povezuje u cjelinu. Moraju postojati dvije pouzdane veze između podstanice kutijastog tipa i mreže uzemljenja. Nakon rada, spoj uzemljenja treba redovito provjeravati kako biste bili sigurni da nije labav ili korodiran. Redovito mjerite otpor uzemljenja, ne veći od 4 Ω.

3. Trafostanica kutijastog tipa uglavnom koristi hlađenje prirodnom cirkulacijom zraka. Stoga se oko njega ne smiju gomilati krhotine, osobito vrata transformatorske sobe. Ventilacijske otvore žaluzina također treba redovito uklanjati kako bi se osiguralo da oprema ne prekorači najveću dopuštenu temperaturu.

Nakon što se niskonaponski prekidač uključi, uzrok bi trebao biti identificiran prije prijenosa struje kako bi se spriječilo širenje nesreće.

5. Visokonaponska komora kutijaste trafostanice trebala bi biti opremljena odvodnicima munje od cinkovog oksida, a način ugradnje trebao bi biti prikladan za ispitivanje i zamjenu.

6. Opremu kao što su sklopke prstenaste mreže, transformatori, odvodnici munje, itd. u visokonaponskoj prostoriji treba redovito pregledavati i održavati, nedostatke treba otkriti i rješavati ih na vrijeme, a preventivna ispitivanja izolacije treba provoditi redovito. Ako se prekine dulje od 3 mjeseca i ponovno pusti u rad, potrebno je provesti potpuno preventivno ispitivanje projekta.

7. Za zamjenu visokonaponskog osigurača bez prekidne sposobnosti, transformator mora biti isključen, a mehanička blokada mora biti pravilno otpuštena tijekom rada i mora se koristiti izolirana pogonska šipka.

8. Sve dolazne i odlazne rupe za kabele kutijaste trafostanice treba zabrtviti kako bi se spriječio ulazak malih životinja i izazivanje nezgoda.

9. Mora imati znak upozorenja "opasnost od visokog napona" i broj pločice s nazivom električne opreme







































P5: Je li OEM/ODM dostupan?

O: Da, jest! Naši proizvodi se mogu prilagoditi. Imamo dizajnerske i inženjerske timove, možemo prilagoditi proizvode prema crtežima ili zahtjevima kupaca.

P6: Vi ste proizvođač ili trgovačko poduzeće?
O: Mi smo tvornica, kao 100% profesionalni proizvođač s 20-godišnjim iskustvom u proizvodnji, mogli bismo proizvoditi proizvode prema zahtjevima kupaca, a također bismo mogli 100% kontrolirati kvalitetu proizvoda.

P7: Može li se pregovarati oko cijene?

O: Da, cijena je po dogovoru. Može se mijenjati prema vašoj količini ili pakiranju

P8: Što kažete na inspekciju?

O: Imamo cijeli sustav inspekcije od sirovina do krajnjih proizvoda, uključujući ispitivanje porasta temperature, ispitivanje tipa vodiča za prskanje solju, ispitivanje mehaničkog vijeka trajanja.

P9: Što su uvjeti plaćanja?

O: TT, Paypal, Western Union, Alibaba trgovinsko osiguranje i L/C su prihvatljivi. 30% T/T unaprijed, 70% stanja prije otpreme.

P10: Koju uslugu nudi tvrtka?

O: Imamo profesionalni tim inženjera koji može dizajnirati i razviti kalup prema različitim zahtjevima kupaca.

Imamo i prodajni tim koji nudi dobru uslugu od pretprodaje do postprodaje.





Ovaj proizvod se obično prilagođava.
Mi smo proizvođač i imamo profesionalni tehnički odjel koji može dizajnirati i pružiti rješenja prema potrebama kupaca.
Kliknite na donji gumb kako biste nam poslali informacije, a naše prodajno osoblje će vas kontaktirati kako bi vam dalo nacrte dizajna



Ovdje su primjeri naših kupaca za vašu referencu

Afganistanski klijenti

TEHNIČKI ZAHTJEVI I KARAKTERISTIKE OPREME
Re:82 postavlja kompaktnu trafostanicu
Artikal- Ne.	Raspored tehničkih podataka	Jedinica	Obavezno (na 3000 m	Ponuđeni podaci
	Zahtjevi podataka sustava
1.05.10	Užetni bakreni vodič za uzemljenje
	Proizvođač	-
	Materijal	-	bakar
	Poprečni presjek	mm2	>50
	Duljina	m	>40
1.05.11	Šipke za uzemljenje
	Proizvođač	-
	Tip	-
	Materija!	-
	Duljina	m
	Sekcije po šipki	kom
1.6	Kompaktne trafostanice (Opcija 1)
	Proizvođač	-		fengyuan
	Tip	-		Vanjski
	Opća klasa zaštite za kompletnu trafostanicu	-	IP 44	IP 44
	Materijal kućišta	-		GI
	Ukupne dimenzije (Š x D x V)
	za S/S sa transformatorom 1x50 kVA	mm/mm/mm		3000x1850x2150
	■ za S/S s transformatorom 1x100 kVA	mm/mm/mm		3000x1850x2150
	za S/S sa transformatorom 1x160 kVA	mm/mm/mm		3000x1850x2150
	• za S/S sa transformatorom 1x250 kVA	mm/mm/mm		3000x1850x2150
	Ukupna težina
	■ za S/S s transformatorom 1x50 kVA	kg		1000 kg.
	■ za S/S s transformatorom 1x100 kVA	kg		1000 kg.
	■ za S/S s transformatorom 1x160 kVA	kg		1000 kg.
	■ za S/S s transformatorom 1x250 kVA	kg		1000 kg.
1.6.1	Rasklopna oprema 20 kV
	Proizvođač	-		Chnt / Ekvivalent
	Tip	-		Unutarnji RMU



AKO TREBA VIŠE DETALJA, SLOBODNO NAS KONTAKTIRAJTE
