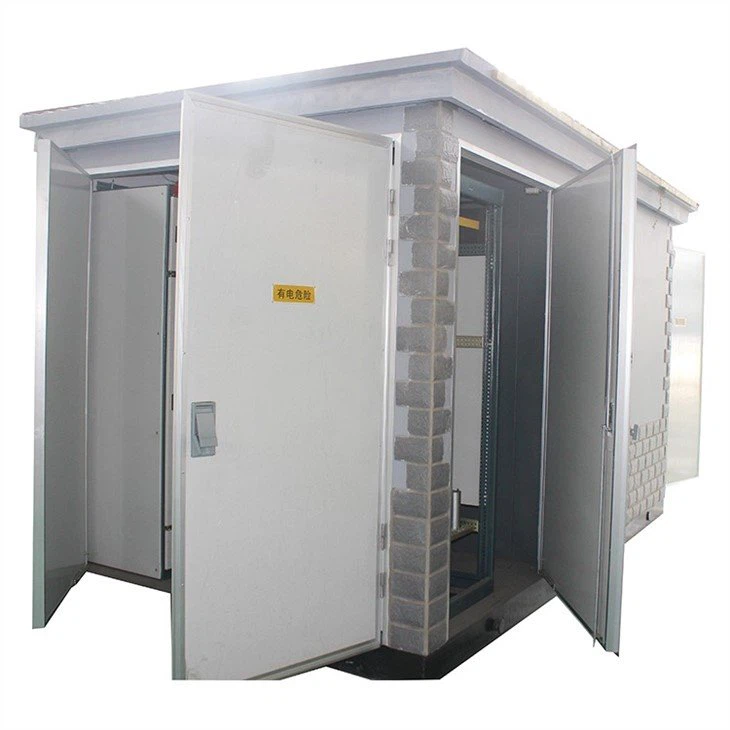

Nova tvornička 24kv montažna trafostanica iz 2022

Nova tvornička 24kv montažna trafostanica iz 2022

Montažna trafostanica je kompaktan cjeloviti skup opreme za distribuciju električne energije, koja kombinira visoko{0}}naponsku sklopnu opremu, distribucijski transformator i nisko-naponsku sklopnu opremu prema određenim shemama ožičenja. Glavne komponente: transformatori, visoko{3}}naponska sklopna postrojenja i njihova upravljačka oprema, nisko-naponska sklopna postrojenja i njihova upravljačka oprema, odgovarajući interni spojni vodovi (kabeli, sabirnice, itd.) i druga pomoćna oprema.

Montažna trafostanica ima karakteristike male veličine, kompaktne strukture, inteligentnog rada, sigurnosti i pouzdanosti te kratkog -vremena instalacije i puštanja u pogon. Može zamijeniti tradicionalnu trafostanicu. Može zadovoljiti zahtjeve korisnika za mjerenje električne energije, kompenzaciju jalove snage, visokonaponska i niskonaponska rješenja, te predstavlja smjer razvoja malih i srednjih trafostanica.

Ovaj proizvod je prikladan za 10kV/50Hz/30~1600kVA korisnike energije u industrijskim i rudarskim poduzećima, dokovima, zračnim lukama, javnim mjestima, visokim -zgradama i stambenim područjima.

Uvjeti okoliša:

Nadmorska visina: 1000m i niže.
Temperatura okoline: - 25 ~ +40 C.

Brzina vjetra: ne više od 35m/s.
Relativna vlažnost: ne više od 90% (+25 C).
Seizmičko horizontalno ubrzanje: ne više od 0,4 m/s, okomito ubrzanje: ne veće od 0,2 m/s.
Mjesto uporabe: ne smije biti vodljivih, prašnjavih, opasnih, korozivnih, zapaljivih i eksplozivnih materijala štetnih za metale i izolatore.

Značajke:

1) Manja zauzeta površina
2) Čvrsto i pouzdano
3) Jednostavan za premještanje, lijep i praktičan
4) Njegova cijena je niska, a razdoblje instalacije je kratko

Struktura funkcije Box trafostanice

A. Funkcija i karakteristike Box trafostanice

Trafostanica tipa kutije odnosi se na vanjski distribucijski uređaj koji instalira visokonaponsku i niskonaponsku sklopnu opremu i transformatore zajedno u zatvorenoj kutiji. Glavna funkcija je osigurati potrebnu električnu energiju za korisnike visokog-napona ili niskog{2}}napona. Ima sljedeće karakteristike:

1. Mali otisak. Ugradnja trafostanice kutijastog tipa može uštedjeti više od dvije-trećine površine u usporedbi s izgradnjom trafostanice iste veličine.

2. Metode fleksibilne kombinacije. Struktura trafostanica kutijastog tipa je relativno kompaktna, pri čemu svaka kutija čini neovisni sustav, što način kombiniranja čini fleksibilnim i varijabilnim. Korisnik može slobodno kombinirati neke načine prema stvarnoj situaciji kako bi zadovoljio potrebe različitih mjesta.

3. Lijep izgled, lako uskladiti s okolinom. Kućište kutije može se odabrati u različitim bojama prema različitim mjestima ugradnje, što olakšava koordinaciju s okolnim okolišem. Posebno je prikladan za gusto naseljena područja kao što su urbane stambene zajednice, kolodvori, luke, zračne luke, parkovi, zeleni pojasevi itd. Može se koristiti kao fiksna trafostanica ili mobilna trafostanica.

4. Mala ulaganja i kratak ciklus izgradnje. Trafostanice kutijastog tipa smanjuju investiciju za 40% do 50% u usporedbi s konvencionalnim trafostanicama iste veličine, a ciklus izgradnje i ugradnje može se značajno skratiti. U isto vrijeme, dnevno opterećenje održavanja kutijaste podstanice također je relativno malo.

B. Vrste kutijastih trafostanica

1. Vrsta montaže

Kompletan sklop visokonaponskih i niskonaponskih uređaja i transformatora ugraditi u metalne kutije, au visokonaponskim i niskonaponskim razvodnim uređajima ostaviti pogonske hodnike. Ovaj tip kutijastog transformatora ima veliki volumen i danas se rijetko koristi.

2. Vrsta kombiniranog uređaja

Umjesto postojećeg cjelovitog sklopa uređaja, visokonaponska i niskonaponska upravljačka i zaštitna električna oprema izravno je upakirana u kutiju, čineći cjelinu. Dizajn se smatra nepotrebnim za održavanje, bez radnih hodnika i male kutije, poznate i kao europski stilski kutijasti transformatori ili obični kutijasti transformatori.

3. Jedan tip tijela

Pojednostavite visoko{0}}naponske upravljačke i zaštitne uređaje i stavite visoko{1}}naponske i nisko{2}}naponske distribucijske uređaje i glavno tijelo transformatora u spremnik ulja transformatora zajedno kako biste formirali cjelinu, manji, blizu uljnog transformatora istog kapaciteta, što je 1/3 europskog kutijastog transformatora. Također poznat kao transformator u američkom stilu ili kompaktni transformator u kutiji.

C. Struktura Box trafostanice

1. Struktura kutijastog transformatora europskog stila

(1) U Kini se obično koriste kutijaste trafostanice u europskom stilu, s tri dijela od kojih se svaki sastoji od jedne prostorije, tvoreći strukturu "mu" ili "pin". Često korišteni modeli uključuju ZBW i XWB. Dijagrami-presjeka i ožičenja prikazani su na slici GYPD00102003-1. Visokonaponska komora kutijastog transformatora europskog stila je prstenasta mreža, dvostruka linija ili sklopka za opterećenje terminalne jedinice, s malim volumenom i kompatibilnošću s ormarićem prstenaste mreže. Usvajanje sigurnog i pouzdanog kompaktnog dizajna, sa sveobuhvatnom funkcijom međusobnog blokiranja protiv pogrešnog rada, visokom pouzdanošću i praktičnim radom i održavanjem. Visokonaponska oprema općenito koristi kombinaciju prekidača opterećenja i osigurača. Osigurač je opremljen udarnom glavom. Nakon što osigurač pregori, udarač će pritisnuti mehanizam za otpuštanje, a tro-fazni prekidač opterećenja će se otvoriti u isto vrijeme kako bi se izbjegao rad s gubitkom faze. U isto vrijeme, ako se koristi električni radni mehanizam, može se implementirati funkcija automatizacije distribucije. Kabelski izlaz od 10 kV prstenaste mrežne strukture opremljen je indikatorom zemljospoja i senzorom nulte sekvence. Transformatori mogu biti uljni ili suhi, s D, yn11 ožičenjem. S obzirom na nepovoljnu disipaciju topline, može se koristiti prirodna ventilacija ili gornja prisilna ventilacija. Niskonaponska-soba opremljena je mjerenjem i kompenzacijom jalove snage, a sekundarni krug i broj odlaznih vodova mogu se dizajnirati prema potrebama korisnika kako bi se zadovoljile različite potrebe. Vanjska školjka izrađena je od čelične ploče ili legure, s dvo-slojnim gornjim pokrovom i dobrom izolacijom. Izgled i boja mogu se uskladiti s okolinom. Visok{23}}naponska komora, transformatorska komora i niskonaponska komora odvojene su pregradama u neovisne odjeljke. Za nadzor i održavanje, u svakom odjeljku ugrađeni su rasvjetni uređaji, a prekidačem za rasvjetu upravlja se pomoću vrata.

2. Struktura transformatora u američkom stilu

(1) Kutijasti transformator u američkom stilu dijeli visokonaponsku sklopku i transformator u istom spremniku za ulje. Uobičajeni modeli transformatora u američkom stilu uključuju ZB1336, GE i COOPER.

Kutijasti transformator u američkom stilu ima potpuno zatvorenu i potpuno izoliranu strukturu visoke sigurnosti, koja se može koristiti za prstenaste mreže i terminale. Visoki napon kontrolira T-tip ili V-tip tro-fazne veze s četiri položaja prekidača opterećenja ulja

2) Transformator ima rezervni osigurač spojen u seriju s utični-osiguračem za pružanje zaštite. Rezervni osigurač ugrađen je unutar kutije i djeluje samo kada postoji interni fazni kvar u transformatoru kutije, koji se koristi za zaštitu visoko-naponske linije. Utični-osigurač se aktivira kada postoji kratki spoj ili preopterećenje na sekundarnoj strani.

Visok{0}}naponski kabel spojen je na čahuru s dobrim izolacijskim svojstvima, koja je spojena na koljenasti utikač kabela za brtvljenje dijela pod naponom. Koljenasti kabelski utikač je potpuno oklopljeni izolirani utikač koji se može potpuno napuniti i isključiti, što je ekvivalentno prekidaču opterećenja. ali ako je spojen na točku kratkog spoja, utikač i rukavac treba zamijeniti.

D. Rad trafostanice Box

1. Trafostanicu tipa kutije treba postaviti na relativno visoko mjesto, a ne u-niskim područjima, kako bi se spriječilo ulazak kišnice u kutiju i utjecaj na rad opreme. Prilikom izlijevanja betonskih platformi treba ostaviti praznine na strani visokog i niskog napona kako bi se olakšalo polaganje kabela unutra i van. Prilikom iskopa temelja, ako se naiđe na tlo formirano nakupljanjem smeća ili korozivne zemlje, potrebno ga je iskopati do čvrstog tla, zatim zatrpati zemljom dobre kakvoće i zbiti, a zatim ispuniti s tri sloja zemlje ili šljunka kako bi se osigurala stabilnost temelja.

2. Uzemljenje i neutralni priključak trafostanice tipa box dijele zajedničku mrežu uzemljenja. Rešetka za uzemljenje općenito prihvaća metodu zabijanja pilota za uzemljenje na četiri kuta temelja, a zatim ih povezuje u cjelinu. Moraju postojati dvije pouzdane veze između podstanice kutijastog tipa i mreže uzemljenja. Nakon rada, spoj uzemljenja treba redovito provjeravati kako biste bili sigurni da nije labav ili korodiran. Redovito mjerite otpor uzemljenja, ne veći od 4 Ω.

3. Trafostanica kutijastog tipa uglavnom koristi hlađenje prirodnom cirkulacijom zraka. Stoga se oko njega ne smiju gomilati krhotine, osobito vrata transformatorske sobe. Ventilacijske otvore žaluzina također treba redovito uklanjati kako bi se osiguralo da oprema ne prekorači najveću dopuštenu temperaturu.

Nakon -isključivanja niskonaponskog prekidača potrebno je utvrditi uzrok prije prijenosa struje kako bi se spriječilo širenje nesreće.

5. Visok{1}}naponska komora trafostanice kutijastog tipa trebala bi biti opremljena odvodnicima munje od cink-oksida, a način ugradnje trebao bi biti pogodan za ispitivanje i zamjenu.

6. Opremu kao što su sklopke prstenaste mreže, transformatori, odvodnici munje, itd. u prostoriji visokog-napona treba redovito pregledavati i održavati, nedostatke treba otkriti i rješavati ih na vrijeme, a preventivna ispitivanja izolacije treba redovito provoditi. Ako se prekine dulje od 3 mjeseca i ponovno pusti u rad, potrebno je provesti potpuno preventivno ispitivanje projekta.

7. Za zamjenu visoko{1}}naponskog osigurača bez prekidne sposobnosti, transformator mora biti isključen, a mehanička blokada mora biti ispravno otpuštena tijekom rada, a mora se koristiti izolirana pogonska šipka.

8. Sve dolazne i odlazne rupe za kabele kutijaste trafostanice treba zabrtviti kako bi se spriječio ulazak malih životinja i izazivanje nezgoda.

9. Mora imati znak upozorenja "opasnost od visokog napona" i broj pločice za električnu opremu

FOTOGRAFIJA PROIZVODA

TVORNIČKA RADIONICA

Pakiranje i dostava:

Profil tvrtke

Fengyuan Power je proizvođač opreme za distribuciju električne energije visokog, srednjeg i niskog napona. Proizvodi pokrivaju rasklopne ormare visokog i niskog napona, suhe-transformatore, unutarnje i vanjske vakuumske prekidače, transformatore, razvodne ormare izolirane zrakom, plinom-prstenaste mrežne ormare, montažne trafostanice i mnoge druge proizvode, pružajući korisnicima sustavna rješenja i servisna rješenja. Nazivni napon proizvoda je 0,4kV-40,5kV, a nazivna struja je 630A-4000A. Tehnički pokazatelji raznih proizvoda dosegli su nacionalne standarde i industrijske standarde.

Certifikati:

FAQ

P5: Je li dostupan OEM/ODM?

O: Da, jest! Naši proizvodi se mogu prilagoditi. Imamo dizajnerske i inženjerske timove, možemo prilagoditi proizvode prema crtežima ili zahtjevima kupaca.

P6: Vi ste proizvođač ili trgovačko poduzeće?
O: Mi smo tvornica, kao 100% profesionalni proizvođač s 20-godišnjim iskustvom u proizvodnji, mogli bismo proizvoditi proizvode u skladu sa zahtjevima kupaca i mogli bismo također 100% kontrolirati kvalitetu proizvoda.

P7: Može li se pregovarati oko cijene?

O: Da, cijena je po dogovoru. Može se mijenjati prema vašoj količini ili pakiranju

P8: Što kažete na inspekciju?

O: Imamo cijeli sustav inspekcije od sirovina do krajnjih proizvoda, uključujući ispitivanje porasta temperature, ispitivanje tipa vodiča za prskanje solju, ispitivanje mehaničkog vijeka trajanja.

P9: Što su uvjeti plaćanja?

O: TT, Paypal, Western Union, Alibaba trgovačko osiguranje i L/C su prihvatljivi. 30% T/T unaprijed, 70% stanja prije otpreme.

P10: Koju uslugu nudi tvrtka?

O: Imamo profesionalni tim inženjera koji može dizajnirati i razviti kalup prema različitim zahtjevima kupaca.

Također imamo prodajni tim koji nudi dobru uslugu od pret{0}}prodaje do-prodaje.

Ovaj proizvod se obično prilagođava.

Mi smo proizvođač i imamo profesionalni tehnički odjel koji može dizajnirati i pružiti rješenja prema potrebama kupaca.

Molimo kontaktirajte naše prodajno osoblje kako biste dobili nacrte dizajna
