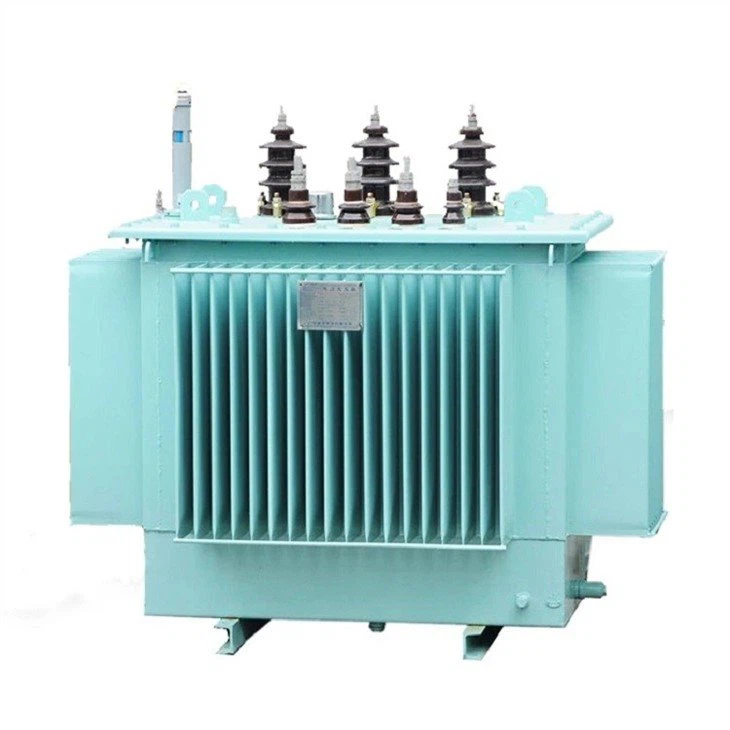

Transformator napunjen uljem

1. Ovaj model se proizvodi prema kineskom nacionalnom GB standardu i međunarodnom IEC standardu. 2. Koristite ulje kao glavnu izolacijsku metodu transformatora i koristite ulje kao medij za hlađenje, kao što je prirodno hlađenje uronjeno u ulje, hlađenje zraka u uranjanjem u ulje, hlađenje vodom u uronjeno u ulje i...

Pošaljite upit

Opis

1. Ovaj model se proizvodi prema kineskom nacionalnom GB standardu i međunarodnom IEC standardu.

2. Koristite ulje kao glavnu izolacijsku metodu transformatora i koristite ulje kao medij za hlađenje, kao što je prirodno hlađenje uronjeno u ulje, hlađenje zraka u uranjanjem u ulje, hlađenje vodom u uronjeno u ulje i prisilna cirkulacija ulja.

3. Glavne komponente: željezna jezgra, navijanje, spremnik goriva, uljni jastuk, aparat za disanje, cijev otporna na eksploziju (ventil za ublažavanje tlaka), radijator, izolacijski rukav, prekidač za slavine, plinski relej, termometar, filtar ulja itd.

4. Široko se koristi u visokim zgradama, komercijalnim centrima, podzemnoj željeznici, zračnim lukama, postajama, industrijskim i rudarskim poduzećima, platformama za bušenje i platformama za proizvodnju nafte; posebno pogodna za zapaljiva, eksplozivna i druga surova okruženja.

Distribution Power Transformer

Primjenjivo okruženje:

1. Visoka temperatura: +40°C

2. Niska temperatura okoline: -25°C

3. Nadmorska visina:<>

4. Prosječna mjesečna relativna vlažnost zraka: 90% (20°C)

5. Mjesto ugradnje: unutarnja ili vanjska, gdje nema požara, opasnosti od eksplozije, ozbiljnog onečišćenja, kemijske korozije i teških vibracija.

Tehnički parametar:

Ocijenjeni kapacitet (KVA)	Kombinacija napona			Simbol grupe veze	Gubitak bez opterećenja R(W)	Gubitak opterećenja R(W)	Napon impedancije (%)	Struja bez opterećenja (%)
Ocijenjeni kapacitet (KVA)	Visoki napon (KV)	Raspon dodira visokog napona	Nizak napon (KV)	Simbol grupe veze	Gubitak bez opterećenja R(W)	Gubitak opterećenja R(W)	Napon impedancije (%)	Struja bez opterećenja (%)
30	20	±5% ±2x2,5%	0.4	Dyn11 Yzn11 Yyn0	90	690/660	5.5	2.1
50					130	1010/960		2
63					150	1200/1150		1.9
80					180	1440/1370		1.8
100					200	1730/1650		1.6
125					240	2080/1980		1.5
160					290	2540/2420		1.4
200					340	3000/2860		1.3
250					400	3520/3350		1.2
315					480	4210/4010		1.1
400					570	4970/4730		1
500					680	5940/5660		1
630					810	6820	6	0.9
800					980	8250		0.8
1000					1150	11330		0.7
1250					1380	13200		0.7
1600					1660	15950		0.6
2000					1950	19140		0.6
2500					2340	22200		0.5
Imajte na početku: 1. Dimenzije i težina podložni su promjenama prema potrebi. Podaci u dvije tablice podliježu tvorničkim dokumentima.
2. Za transformatore s ocijenjenim kapacitetom od 500kva i niže, vrijednost gubitka opterećenja iznad dijagonalne linije u tablici odnosi se na Dyn11 ili Yzn11 grupu veza, a vrijednost gubitka opterećenja ispod dijagonalne linije odnosi se na grupu veza Yyn0.
3. Kada je prosječna stopa opterećenja transformatora između 35%-40%, najviša operativna učinkovitost može se dobiti korištenjem vrijednosti gubitka u tablici.
