SUHI električni silazni transformator tipa 630

SUHI električni silazni transformator tipa 630

Kada je riječ o transformatorima, oni se u osnovi dijele na dvije vrste: suhe i uljne transformatore. A ako pogledamo glavni materijal, postoje dvije vrste: potpuno bakar i sav aluminij. Karakteristike uljnih transformatora mogu se koristiti i na otvorenom iu zatvorenom prostoru, dok se suhi transformatori općenito koriste u unutarnjim okruženjima za vanjska ili izložena okruženja, zahtijevajući upotrebu dodatnih metalnih školjki za zaštitu.

Općenito govoreći, cijena "suhog transformatora" transformatora od 63 0 je skuplja od cijene transformatora uronjenog u ulje. Uzimajući 630kva suhe transformatore kao primjer, njihove cijene se kreću od preko 30000 do preko 70000. Ako se doda kutija od nehrđajućeg čelika, bit će potrebno dodatnih 4000 juana. Na primjer, cijena sve suhe transformacije bakra za S11-10/0.4-630kva je oko 58000.

U suhom transformatoru 10/0,4 vrste su SCB10, SCB11, SCB12 i SCB13, s cijenama poredanim od niske prema visokoj. Suhi transformatori s kapacitetima kao što su 630 i 800 kVA uobičajeni su u distribuciji električne energije u mnogim industrijama. Prilikom kupnje od proizvođača transformatora, potrebno je informirati ih o mnogim parametrima, kao što je konkretan model, potpuno bakar ili samo aluminij (obično se koristi sav bakar), nazivni napon i je li potrebna ljuska.

Sve ponude proizvoda proizvođača transformatora uključuju cijene uključujući poreze i troškove dostave. Ako bude mnogo kupovina, bit će određenih popusta i oscilacija u cijeni. Najbolje je imati angažirano osoblje koje će koordinirati nabavu transformatora. Ako svi razumiju proces, sve će biti puno lakše. Preporuča se odabrati veliko poduzeće za proizvodnju transformatora koje ima relativno zajamčenu isplativost.

trofazni suhi električni transformator

1.Siguran, otporan na vatru, bez zagađenja, može se instalirati izravno u centar opterećenja.
2. Besplatno održavanje, jednostavan za instalaciju, niski ukupni operativni troškovi.
3. Uz dobru otpornost na vlagu, može normalno raditi pri 100-postotnoj vlažnosti. Nakon prestanka rada, prekid bez prethodnog sušenja može se ponovno pustiti u rad.
4.Niski gubici, nisko djelomično pražnjenje, niska buka, dobar kapacitet rasipanja topline. U uvjetima prisilnog zračnog hlađenja, može raditi sa 150 posto nazivnog opterećenja.
5. Opremljen savršen sustav zaštite od vlage i kontrole može pružiti pouzdanost

Karakteristike funkcije:

Otporan na plamen, ne zagađuje okoliš, može se ugraditi izravno u centar opterećenja.
2. Ne zahtijeva održavanje, lako se postavlja, niski operativni troškovi.
3. Kućište može imati dobru otpornost na vlagu, transformator se može staviti u rad bez prethodnog sušenja ispod 100 posto vlage u normalnom radu.
4. Niski gubici, mala težina i mali volumen, niska buka, dobra disipacija topline, može biti 150 posto nazivnog opterećenja u uvjetima prisilnog hlađenja zrakom.
5. Opremljen kompletnim sustavom kontrole temperature za zaštitu od pouzdane zaštite za siguran rad
transformatori.
6.Visoka pouzdanost. Rezultati provjere za proizvode koji su pušteni u rad pokazuju da je indeks pouzdanosti dosegao međunarodnu naprednu razinu.

Strukturne karakteristike:

Zavojnica od lijevane folije: Usvajanje cijelog dijela bakrene folije, zajedno s izolacijom zavoja F-klase, namotavanje niskog napona namotava se posebnim strojem za namotavanje folije niskog napona. Zavojnica od folije rješava takve probleme razumijevanja kao što su veliko naprezanje kratkog spoja, neravnomjerni amperski zaokret, slabo odvođenje topline, postojeći kut spirale namota kao i nestabilna kvaliteta ručnog zavarivanja zbog niskog napona i velike struje proizvoda za namotavanje zavojnice. U isto vrijeme, završetak namotaja u našoj tvrtki tretiran je smolastim zalivanjem, skrućivanjem kako bi se napravio oblik, otporan na vlagu i protiv obraštanja, olovni bakreni vod automatski je zavaren argonskim zavarivanjem.

Uređaj za kontrolu temperature: transformator koristi BWDK seriju signalnog termometra. Temperaturne komponente, ugrađene su u gornju polovicu niskonaponske zavojnice, mogu automatski detektirati i dinamički prikazati radnu vlažnost faznih zavojnica i također imaju funkcije alarma previsoke temperature i isključivanja.

Radni uvjeti:

Ne.	Uvjeti		Jedinice	Vrijednosti parametara
1	Nazivni napon		kV	10
2	Najviši radni napon		kV	12
3	Način uzemljenja neutralne točke sustava			Otkopano
4	Nazivna frekvencija		Hz	50
5	Stupanj onečišćenja			d(Ⅲ)
6	Razina struje kratkog spoja sustava (visokonaponska strana)		kA	20
7	Sobna temperatura	Najviša dnevna temperatura	stupanj	40
		Minimalna dnevna temperatura		-25
		Najveća dnevna temperaturna razlika	K	25
		Prosječna temperatura najtoplijeg mjeseca	stupanj	30
		Maksimalna godišnja prosječna temperatura		20
8	Vlažnost	Prosječna dnevna relativna vlažnost zraka	postotak	Manje od ili jednako 95
		Prosječna mjesečna relativna vlažnost zraka		Manje od ili jednako 90
9	Visina		m	Manje od ili jednako 1000
10	Intenzitet sunčevog zračenja		W/cm2	0.1
11	Maksimalna debljina glazure		mm	20
12	Maksimalna prosječna brzina vjetra: održavanje dobrih uvjeta 10 minuta na 10 m od razine tla		m/s	35
13	Otpornost na potres	Horizontalno ubrzanje tla	m/s2	2
		Koeficijent sigurnosti od 3 od ciklusa rezonancije		Veći ili jednak 1,67
14	Mjesto instalacije			Zatvoreni
Napomena 1: Vrijednosti o temperaturama u tablici moraju se prilagoditi u skladu s tim ako je najniža temperatura okoline iznad -25 stupnjeva. Napomena 2: Dijagram stupnja onečišćenja mora se dostaviti ako je stupanj onečišćenja IV.

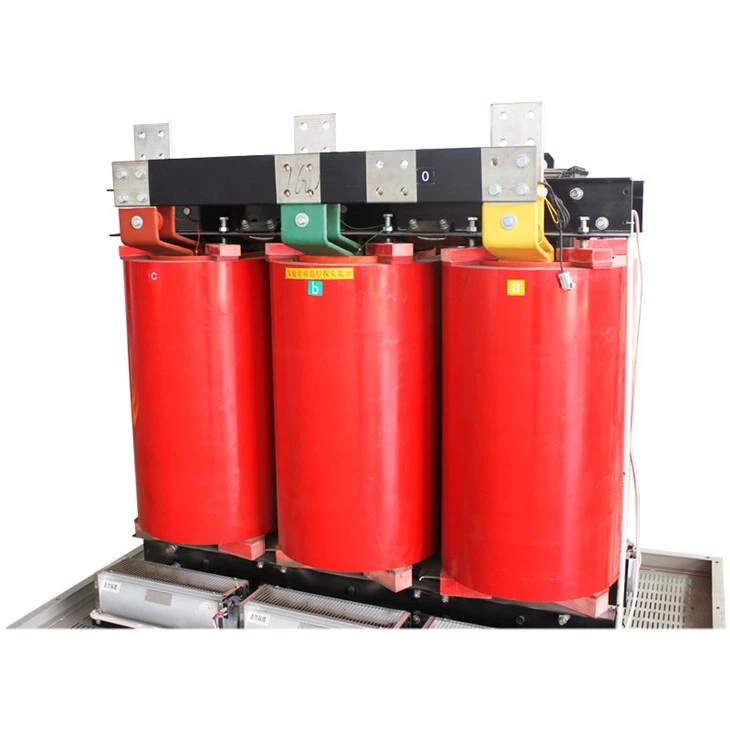

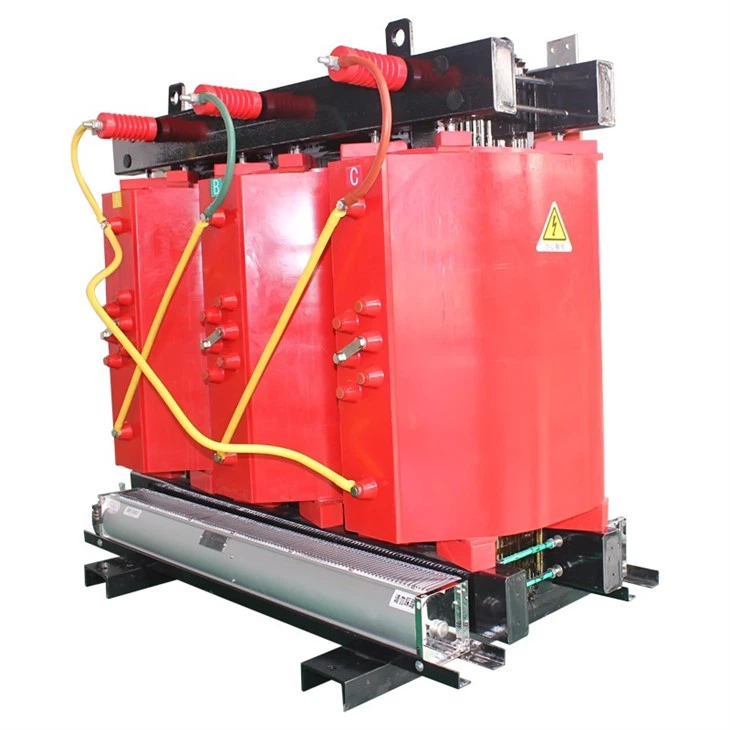

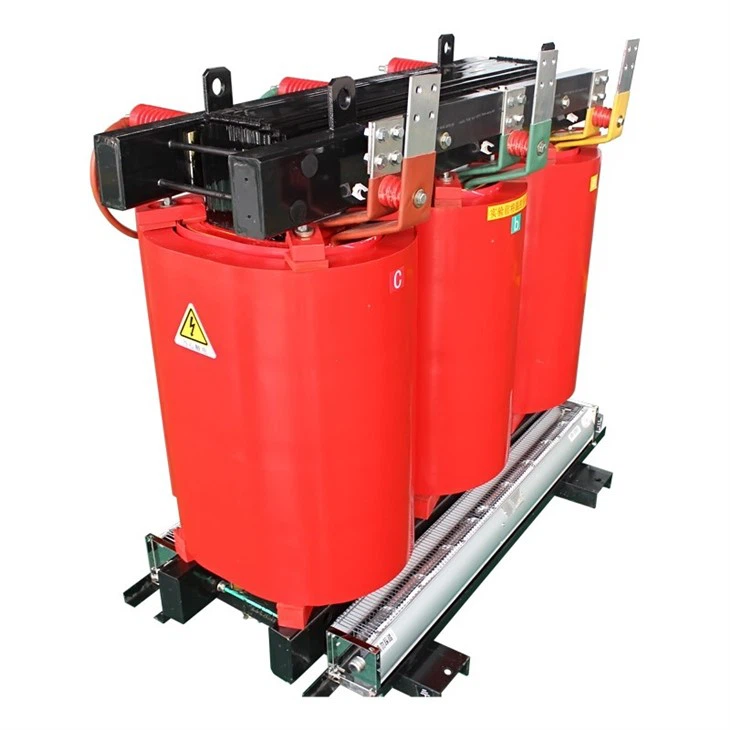

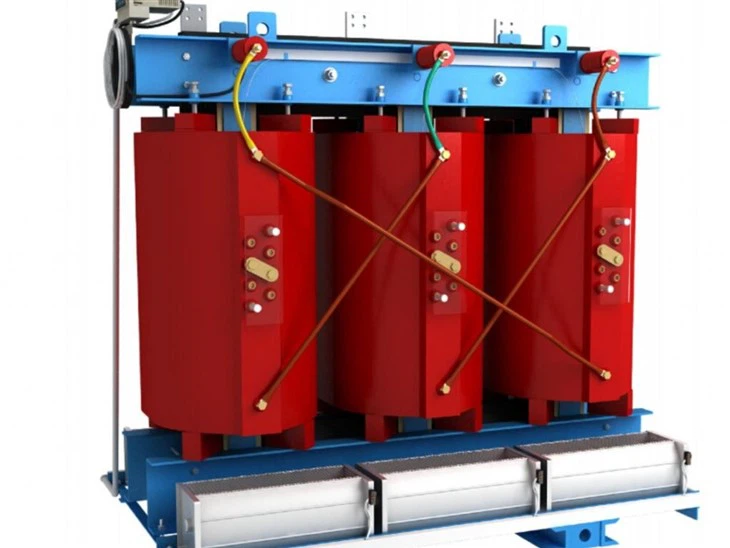

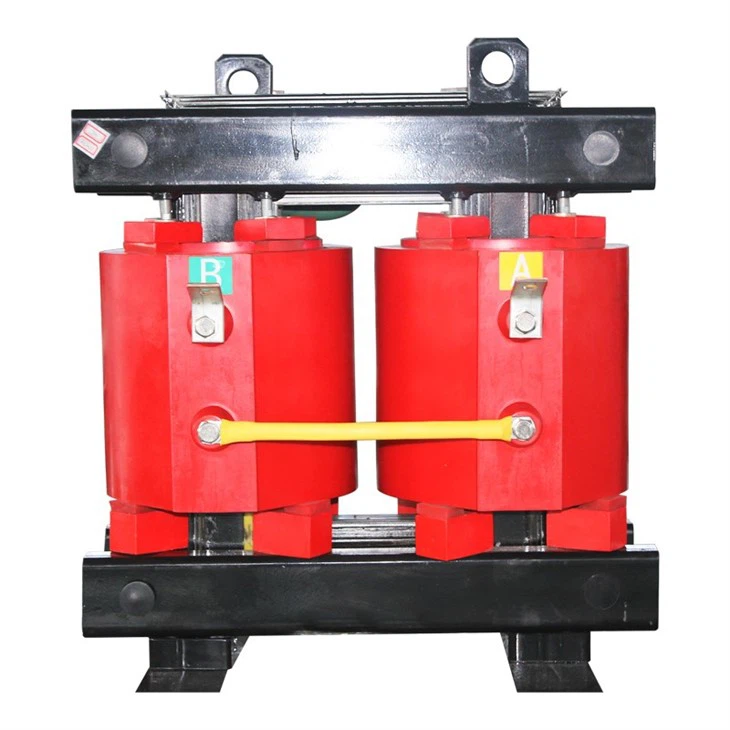

FOTOGRAFIJA PROIZVODA

Pitanja

P5: Je li OEM/ODM dostupan?

O: Da, jest! Naši proizvodi se mogu prilagoditi. Imamo dizajnerske i inženjerske timove, možemo prilagoditi proizvode prema crtežima ili zahtjevima kupaca.

P6: Vi ste proizvođač ili trgovačko poduzeće?
O: Mi smo tvornica, kao 100-postotni profesionalni proizvođač s 20-godišnjim iskustvom u proizvodnji, mogli bismo proizvoditi proizvode prema zahtjevima kupaca, a također bismo mogli 100-postotno kontrolirati kvalitetu proizvoda.

P7: Može li se pregovarati oko cijene?

O: Da, cijena je po dogovoru. Može se mijenjati prema vašoj količini ili pakiranju

P8: Što kažete na inspekciju?

O: Imamo cijeli sustav inspekcije od sirovina do krajnjih proizvoda, uključujući ispitivanje porasta temperature, ispitivanje tipa vodiča za prskanje solju, ispitivanje mehaničkog vijeka trajanja.

P9: Što su uvjeti plaćanja?

O: TT, Paypal, Western Union, Alibaba trgovinsko osiguranje i L/C su prihvatljivi. 30 posto T/T unaprijed, 70 posto stanja prije otpreme.

P10: Koju uslugu nudi tvrtka?

O: Imamo profesionalni tim inženjera koji može dizajnirati i razviti kalup prema različitim zahtjevima kupaca.

Također imamo prodajni tim koji nudi dobru uslugu od pretprodaje do postprodaje.

Ovaj proizvod se obično prilagođava.
Mi smo proizvođač i imamo profesionalni tehnički odjel koji može dizajnirati i pružiti rješenja prema potrebama kupaca.
Molimo kliknite na gumb u nastavku kako biste nam poslali informacije, a naše prodajno osoblje će vas kontaktirati kako bi vam dali nacrte dizajna

Ovdje su primjeri naših kupaca za vašu referencu

Kazahstanski kupci

Tehnički list N stupanj 1-A: Transformator H61 20kV/400V od 100kVA

OZNAČAVANJA	JEDINICE	KONKRETNI PODACI	PODACI O KANDIDATU
Tvorac		Treba naznačiti
Referentni standard		IEC 60076
Tip		Faza
PDV		Hermetičan
Izvršenje		Tropikalizirano
Dielektrik		Ulje bez PCB-a
Montaža		Na stupu
Radna temperatura okoline	stupanj	45
Nazivna frekvencija	Hz	50
Nazivna snaga	Kva	100
Nazivni primarni napon	Kv	20
Razina izolacije dodijeljena osnovnoj školi	Kv	24
Broj faza u osnovnoj školi		03
Sekundarni napon	V	400/230
Raspon podešavanja napona na M strani kada je prazan	postotak	±2.5
Spojnica		DYn11
Napon kratkog spoja	postotak	4 – 4.5
Neutralne veličine za jedno opterećenje	postotak	100
Maksimalni gubici vakuuma	W	230 - 460
Gubici zbog Maxi opterećenja	W	1450 - 2350
Maksimalna temperatura ulja u stabilnom stanju	stupanj	55
Maksimalna temperatura namota u stabilnom stanju	stupanj	60
Materijal za namatanje		Elektrolitski bakar
Maksimalna razina buke	Db	52
Zadržavanje industrijske frekvencije od 50Hz, 1 min	Kv	50 – 70
Otpornost na udarne valove (1,2/50 mikrona)	Kv	125 - 170
Hlađenje		ONAN
Pločica s imenom		01
Spajanje uzemljenja		01
Dimenzije Visina/širina/dubina	mm x mm x mm	1200 X 1270 X 820
Ukupna masa transformatora uključujući ulje	Kg	700
Uljna masa	Kg	160
BOJA
		Tropikalizirano i protiv rđe
	Broj	Slojevi
		Vezivo
		Boja
		Treba dostaviti planove i tehničke dijagrame.
