Pet minuta za razumijevanje sklopnog uređaja

Struktura visokonaponske rasklopne opreme općenito je slična, uglavnom podijeljena na prostoriju sa sabirnicama, prostoriju s prekidačima, sekundarnu upravljačku sobu (soba s instrumentima) i prostoriju za napajanje, s izolacijom od čelične ploče između svake sobe. Niskonaponska sklopna postrojenja uglavnom se klasificiraju na temelju načina ugradnje komponenti

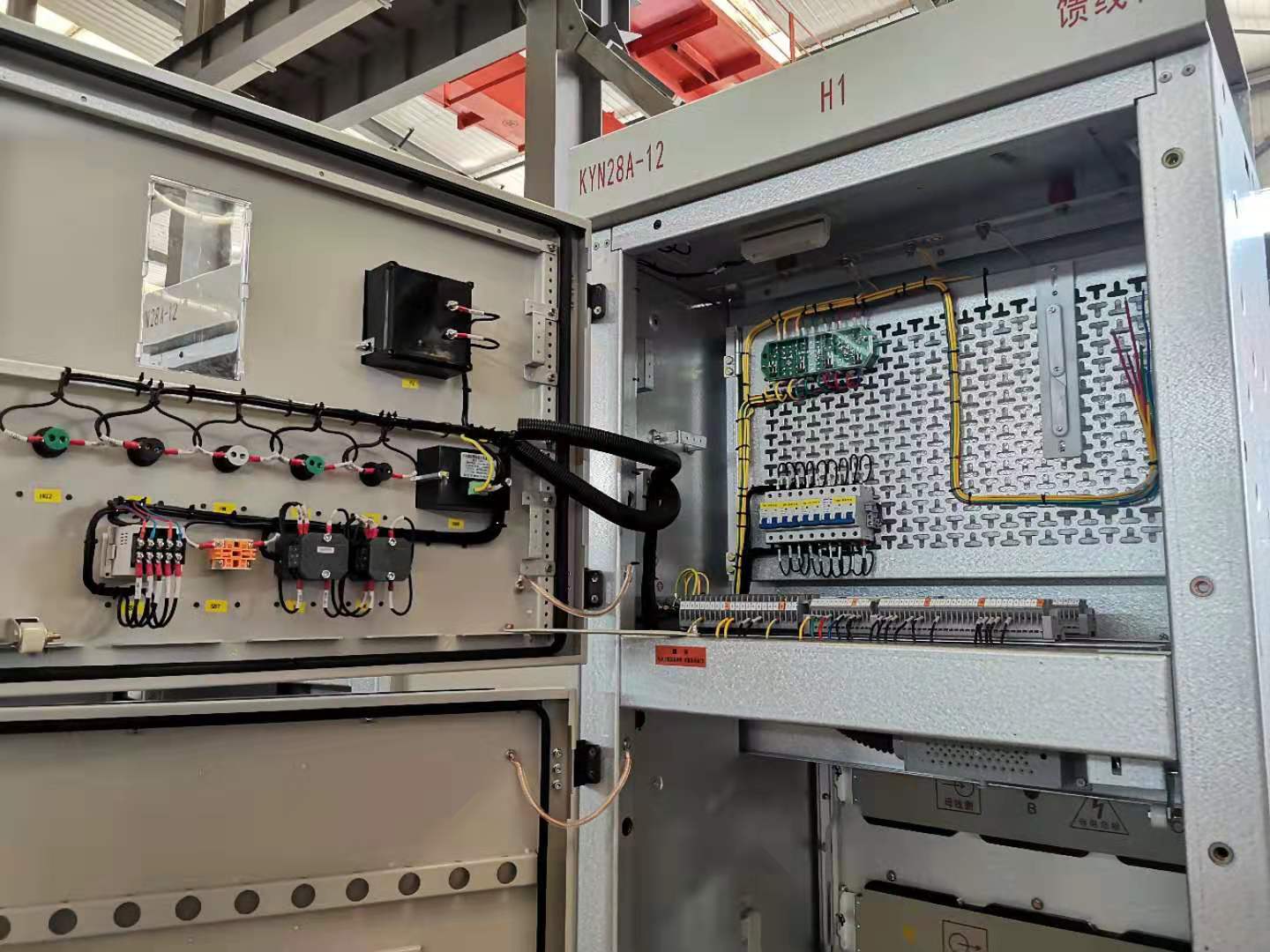

KYN28A-12 Oklopni visokonaponski rasklopni uređaj za srednju montažu

KYN61-40.5 Oklopljeni uklonjivi metalni zatvoreni ormarić s prekidačima

GGD niskonaponski fiksni sklopni uređaji

MNS niskonaponski sklopni uređaji na izvlačenje

GCK niskonaponski sklopni uređaji na izvlačenje

Unutarnje komponente uključuju: sabirnicu (sabirnicu), prekidač strujnog kruga, konvencionalni relej, sveobuhvatni relejni zaštitni uređaj, mjerni instrument, izolacijsku sklopku, svjetlosni indikator, sklopku za uzemljenje itd.

1. Dolazni kabinet

Također poznat kao prijemni ormarić, to je uređaj koji se koristi za primanje električne energije iz električne mreže (od ulazne linije do sabirnice), obično opremljen prekidačima, CT, PT, izolacijskim noževima i drugim komponentama.

2. Izlazni kabinet

Također poznat kao napojni ormar ili razvodni ormar, to je uređaj koji se koristi za distribuciju električne energije (od sabirnice do raznih odlaznih vodova), obično opremljen prekidačima, CT, PT, izolacijskim noževima i drugim komponentama.

3. Autobusna veza

Također poznat kao razvodni ormarić sabirnice, to je uređaj koji se koristi za spajanje dva dijela sabirnice (od sabirnice do sabirnice). U segmentiranim sustavima s jednom sabirnicom i sustavima s dvostrukom sabirnicom, spajanje sabirnice često se koristi kako bi se zadovoljili zahtjevi korisnika za odabirom različitih načina rada ili kako bi se osiguralo selektivno smanjenje opterećenja u slučaju kvarova.

4. PT kabinet

Ormar naponskog transformatora obično se izravno postavlja na sabirnicu kako bi se detektirao napon sabirnice i postigle zaštitne funkcije. Interno se uglavnom ugrađuju naponski transformatori PT, izolacijski noževi, osigurači i odvodnici groma.

5. Izolacijski ormar

Koristi se za izolaciju sabirnica na oba kraja ili za izolaciju prijemne opreme od opreme za napajanje. Operaterima može pružiti vidljivu krajnju točku kako bi se olakšalo održavanje i popravke. Zbog činjenice da izolacijski ormar nema mogućnost prekidanja ili spajanja struje opterećenja, nije moguće gurati ili vući ručna kolica izolacijskog ormarića kada je prekidač koji mu odgovara zatvoren. U općim primjenama, potrebno je postaviti blokadu između pomoćnog kontakta prekidača strujnog kruga i izolacijskih ručnih kolica kako bi se spriječilo pogrešno rukovanje operatera.

6. Ormar kondenzatora

Također poznat kao kompenzacijski ormar, koristi se za poboljšanje faktora snage električne mreže ili za kompenzaciju jalove snage. Glavne komponente su zaštitni uređaji kao što su baterije kondenzatora, sklopni upravljački krugovi i osigurači koji su spojeni paralelno. Općenito instalirani paralelno s dolaznim ormarićem, jedan ili više kondenzatorskih ormarića mogu raditi paralelno. Nakon što se kondenzatorsko kućište odvoji od električne mreže, budući da je kondenzatorskoj bateriji potrebno određeno vrijeme da dovrši proces pražnjenja, nije moguće izravno dodirivati ​​komponente unutar kućišta, posebno kondenzatorsku bateriju; Unutar određenog vremenskog razdoblja nakon nestanka struje (ovisno o kapacitetu baterije kondenzatora, kao što je 1 minuta), nije dopušteno ponovno uključivanje kako bi se izbjeglo oštećenje kondenzatora zbog prenapona. Prilikom izvođenja funkcija automatske kontrole, također je važno razumno dodijeliti frekvenciju prebacivanja svake grupe kondenzatorskih baterija kako bi se izbjegle situacije u kojima je jedna grupa kondenzatora oštećena dok se druge grupe rijetko prebacuju.

7. Mjerni ormar

Uglavnom se koristi za mjerenje električne energije (kilovatsati), a može se podijeliti na visokonaponski i niskonaponski. Općenito se instalira s izolacijskim sklopkama, osiguračima, CT-om, PT-om, mjeračima aktivne energije (tradicionalni instrumenti ili digitalna brojila), mjeračima jalove energije, relejima i nekom drugom pomoćnom sekundarnom opremom (kao što su monitori opterećenja itd.).

8. GIS kabinet

Također poznat kao zatvoreni kombinirani električni ormar, to je metalno kućište koje kombinira prekidače strujnog kruga, izolacijske sklopke, sklopke za uzemljenje, CT, PT, odvodnike munje, sabirnice itd., a zatim koristi plin s dobrom izolacijom i učinkom gašenja luka (obično sumporov heksafluorid SF6) kao mjere izolacije između faza i uzemljenja. Pogodan je za mreže visokog napona i velikog kapaciteta,

9. Prekidač strujnog kruga

U normalnim radnim uvjetima, prekidač je u zatvorenom stanju (osim za posebne primjene) i strujni krug je spojen. Prilikom provođenja operacija automatskog upravljanja ili zaštitnog upravljanja, prekidačem se može upravljati za otvaranje ili zatvaranje kruga pod kontrolom opsežnog zaštitnog uređaja. Prekidači ne samo da mogu prekinuti normalne struje opterećenja, već i izdržati struje kratkog spoja određeno vrijeme (nekoliko puta ili čak desetke puta veće od normalne radne struje), te mogu prekinuti struje kratkog spoja, prekinuti neispravne vodove i opremu. Dakle, glavna funkcija prekidača je prekinuti i spojiti krug (uključujući prekidanje i spajanje normalne struje, prekidanje struje kratkog spoja).

Zbog neizbježne pojave električnog luka između pokretnih i nepokretnih kontakata prekidača tijekom procesa prekidanja i spajanja strujnog kruga. Kako bi se zaštitili kontakti, smanjio gubitak kontaktnog materijala i pouzdano prekinulo strujni krug, moraju se poduzeti mjere za gašenje luka što je prije moguće. Jedan od načina je korištenje različitih medija za gašenje luka za popunjavanje između dinamičkih i statičkih kontakata prekidača.

Prema različitim medijima za gašenje luka, prekidači se mogu podijeliti na: uljne prekidače (s više ili manje ulja), prekidače od sumpornog heksafluorida (SF6), vakuumske prekidače, zračne prekidače itd. Glavna primarna oprema u visokom i niskonaponski razvodni uređaj s kojim često dolazimo u dodir u inženjerstvu je prekidač. Zbog činjenice da su dinamički i statički kontakti prekidača općenito zatvoreni u spremniku napunjenom sredstvom za gašenje luka, status otvaranja i zatvaranja prekidača ne može se izravno odrediti. Općenito je određen pomoćnim uređajima prekidača (kao što je pokazivač položaja za otvaranje i zatvaranje).

10. Izolacijski nož

Izolacijska sklopka (također poznata kao izolacijska sklopka) uglavnom se koristi za izolaciju visokonaponskih izvora energije i osiguranje sigurnog održavanja vodova i opreme zbog očitog loma koji se može identificirati za spajanje ili odspajanje. Struja koja se može odvojiti vrlo je mala (obično samo nekoliko ampera). Zbog nedostatka namjenskog uređaja za gašenje luka, ne može se koristiti za prekidanje struje kvara i normalne radne struje, a nije dopušteno izvoditi operacije prekidanja s opterećenjem.

11. Osigurači

Osigurač je jednostavan uređaj za zaštitu strujnog kruga, čiji je princip da kada struja koja teče kroz osigurač dosegne ili premaši fiksnu vrijednost u određenom vremenskom razdoblju, vlastita talina se topi i prekida krug. Njegov princip djelovanja je jednostavan, jednostavan za ugradnju i općenito se ne koristi samostalno. Uglavnom se koristi u kombinaciji s drugim električnim uređajima. Glavne radne karakteristike: Prvo, struja mora doseći određenu vrijednost, koja je već postavljena prije isporuke osigurača i ne može se mijenjati; Drugi je da nakon što struja dosegne određenu vrijednost, potrebno je određeno vrijeme, koje je također pripremio proizvođač i ne može se mijenjati. Međutim, postoje mnoge vrste akcija, uključujući odgođeno djelovanje, brzo djelovanje, ultra brzo djelovanje itd.; Treće, tijelo je oštećeno nakon rada i ne može se ponovno upotrijebiti te se mora zamijeniti; Da li je osigurač pregorio, može se utvrditi pomoću indikatora osigurača ili po izgledu taline; Uobičajeni osigurači i osigurači spadaju u opseg ove vrste električnih uređaja.

12. Prekidač opterećenja

Prekidač opterećenja ima jednostavan uređaj za gašenje luka, a medij za gašenje luka općenito je zrak. Može spajati i odvajati određenu količinu struje i nadstruje, ali ne može prekinuti struju kratkog spoja i ne može se koristiti za prekidanje kvarova kratkog spoja. Dakle, apsolutno nije dopušteno zamijeniti prekidače samo s prekidačima opterećenja; Ako se koristi sklopka opterećenja, ona se mora koristiti zajedno s ranije spomenutim visokonaponskim osiguračem (zapravo, osigurači i sklopke opterećenja često se koriste u seriji kao jednostavna zaštita od preopterećenja kako bi se smanjili troškovi inženjeringa). Prekidači opterećenja, slični rastavljačima, imaju jasne otvore za otvaranje, što olakšava određivanje je li krug u spojenom ili isključenom stanju
