Razlike između niskonaponskih razvodnih ormara i niskonaponskih sklopnih postrojenja
Oct 12, 2023
Razlike između niskonaponskih razvodnih ormara i niskonaponskih sklopnih uređaja:
1. Definirajte razlike.
Nazivni napon niskonaponskog razvodnog ormara je 50Hz AC, a nazivna struja 380V. Distribucijski sustav, koji se koristi za pretvorbu elektromagnetske energije i upravljanje prekidačkim izvorima napajanja, rasvjetnim tijelima i opremom za distribuciju. Ova oprema ima karakteristike jake prekidne sposobnosti, dobre dinamičke otpornosti na toplinu, osjetljivog dizajna električne opreme, prikladne montaže, serije proizvoda, prikladne upotrebe i nove strukture.
Niskonaponski razvodni ormarići prikladni su za elektrane, sirovu naftu, kemijska postrojenja, tekstilnu industriju, višeslojne zgrade i druga područja, a koriste se za prijenos i distribuciju energije, opremu za distribuciju i pretvorbu elektromagnetske energije. Ovaj je proizvod u skladu sa specifikacijama GB7251.1-2013 Niskonaponska kompletna sklopna oprema (IDTIEC60439-1999). Niskonaponski sklopni uređaj je proizvod naveden u katalogu proizvoda za certifikaciju i provjeru 3C.
2. Razlike u rezervnim dijelovima.
Komponente niskonaponskih razvodnih ormara uključuju: razvodne kutije uglavnom uključuju: stezaljke za ožičenje, razne nožaste sklopke, opremu za održavanje (prekidači curenja, prekidači strujnog kruga itd.), mjernu opremu (ampermetri, ampermetri, frekvencijski mjerači itd.) i mjerna oprema (mjerila djelatne i jalove snage). Postoje mnoge vrste niskonaponskih razvodnih ormara, sa značajnim razlikama u komponentama.
Uzimajući za primjer ormar za napajanje, odozgo prema dolje su: CNC prekidač napajanja, naponski transformator, prekidač curenja i prekidač za zaštitu od curenja za svaku granu. Ako je električno opterećenje izravno kontrolirano, postoje izmjenični sklopnici, termalni releji i transformatori napona grane ispod sklopke za zaštitu od propuštanja grane. Naravno, tu su i galvanometri, ampermetri, prekidači radnog napona i indikatorske lampice. Komponente niskonaponske sklopne opreme uključuju: niskonaponski razvodni ormar je vrsta sklopne opreme. Komponente unutar sklopnog uređaja uglavnom uključuju izolacijske sklopke, visokonaponske izolacijske sklopke, visokonaponske sklopke opterećenja, radne mehanizme, naponske transformatore i razne zaštitne kape.
Postoje mnoge metode klasifikacije niskonaponske sklopne opreme. Na primjer, prema načinu ugradnje izolacijskih sklopki, oni se mogu podijeliti na mobilne razvodne uređaje i fiksne razvodne uređaje. Ili prema različitoj strukturi kutije, može se podijeliti na razvodne uređaje, metalne zatvorene razvodne uređaje i metalne oklopljene kabelske razvodne uređaje. Prema različitim nazivnim naponima, može se podijeliti na visokonaponsku sklopnu opremu i niskonaponsku sklopnu opremu. Uglavnom pogodan za elektrane, kemijska postrojenja, stambena područja, tekstilnu industriju, laku industriju, tekstilnu industriju, stambena područja itd.
LINK PROIZVODA
http://www.switchgear-china.com/switchgear/low-voltage-switchgear/motor-control-center-switchgear.html

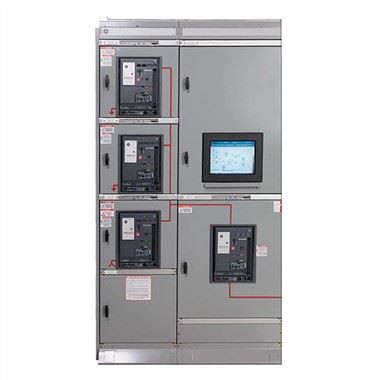

FOTOGRAFIJA PROIZVODA
Ovaj proizvod se obično prilagođava.
Mi smo proizvođač i imamo profesionalni tehnički odjel koji može dizajnirati i pružiti rješenja prema potrebama kupaca.
Kliknite na donji gumb kako biste nam poslali informacije, a naše prodajno osoblje će vas kontaktirati kako bi vam dalo nacrte dizajna
Ovdje su primjeri naših kupaca za vašu referencu
US KLIJENTI
| GCS LV izvlačiva sklopna oprema | ||
| S.N. | Tehnički podaci | Da/Ne/Ako postoji |
| Električna ploča (niskonaponski razvodni ormarić) | ||
| Proizvođač | ||
| Marka | ||
| Tip/Model | GCS | |
| Zemlja podrijetla | ||
| 1 | Opis funkcije | |
| 1.1 | To je skupina niskonaponskih razvodnih ormara koji se mogu izvlačiti i kojima se može upravljati jednostavno i sigurno. | |
| 2 | Operativni zahtjevi | |
| 2.1 | Električno napajanje se može isključiti ručno i automatski tijekom preopterećenja i kratkog spoja. | |
| 3 | Sistemska konfiguracija | |
| 3.1 | Niskonaponski razvodni ormarić na izvlačenje sa svim bitnim komponentama i bakrenom sabirnicom | |
| 4 | Tehničke specifikacije | Ocjene |
| 4.1 | Nazivni napon glavnog kruga | 400V |
| 4.2 | Nazivna frekvencija | 50 Hz |
| 4.3 | Nazivni izolacijski napon | 690V (1000V) |
| 4.4 | Maksimalna radna struja glavne sabirnice (bakar) | 1000A |
| 4.5 | Nazivna podnosiva struja glavne sabirnice | 100KA/1s |
| 4.6 | Razina zaštite | IP40 |
| 4.7 | Način rada | Ručni i automatski |
| 4.8 | Tip metalne ladice | 8E ili 16E ili Ekvivalent |
| 4.8.1 | Ladica 400A | 1 br. |
| 4.8.2 | Ladica 300A | 1 br. |
| 4.8.3 | Ladica 250A | 1 br. |
| 4.8.4 | Ladica 200A | 2 br. |
| 4.8.5 | 150A Ladica | 2 br. |
| 4.8.6 | 100A Ladica | 2 br. |
| 4.9 | Vanjska dimenzija | Cca. (80cm X 105cm X 220cm) |
| 4.10 | Svaka ladica mora imati 3-digitalni ili analogni ampermetar za pojedinačno mjerenje 3-fazne (RYB) struje | |
| 4.11 | Sabirnica mora biti od bakrene trofazne četiri žice sa zaštitnim uzemljenjem (R,Y,B,N,PE). | |
| 4.12 | MCCB bi trebao biti visoke kvalitete i osjetljiv | |
| 4.13 | Radni mehanizam ladica mora biti jednostavan i gladak. | |
| 4.14 | Ručka ladice mora biti dobro izolirana i čvrsta | |
| 4.15 | Vanjska dimenzija trebala bi otprilike odgovarati (80cm X 105cm X 220cm) | |
| 4.16 | Vanjski dizajn i boja trebaju odgovarati dizajnu prikazanom na slici | |
| 5 | Ladica sabirnice | |
| 5.1 | Polica sabirnice mora biti instalirana na vrhu odjeljka funkcionalne jedinice, a priključni vod i zajednička strujna mreža mogu se staviti u policu | |
| 5.2 | Potreban broj sabirnica trebao bi biti povezan s postojećeg sustava na instalirani ormar pomoću vijka s maticom/sustavom sabirnica prema zahtjevu | |
| 6 | Pribor, rezervni dijelovi i potrošni materijal | |
| 6.1 | Dodatna (rezervna) ručka (ručka za promjenu) mora biti osigurana za svaku ladicu | 18kom |
