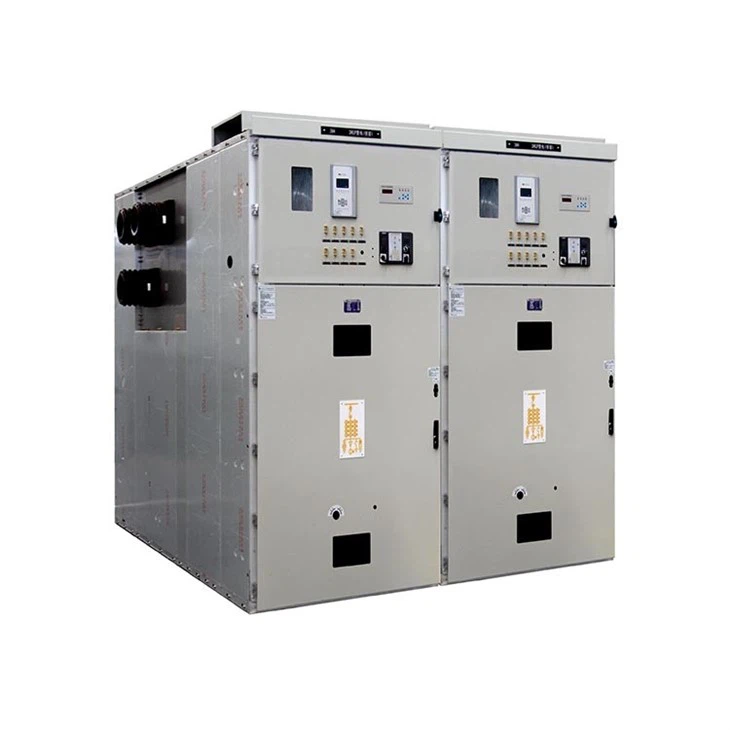

11kv KYN28 Vakuumski prekidač sklopne ploče

11kv KYN28 ploča vakuumskog prekidača

KYN28A-12 rasklopno postrojenje je visokonaponsko postrojenje koje se često koristi u Kini, a njegovo puno ime je: unutarnje metalno oklopljeno pokretno postrojenje. Nazivni napon je između 3,6kV i 12kV, a karakteristika mu je da je opremljena vakuumska sklopka centralnog tipa, koja se nalazi u sredini prednjeg ormara rasklopnog uređaja. Stoga se donji prostor štedi i može se koristiti za proširenje drugih shema ili kao odjeljak za kabele.

Uvjeti usluge

◎ Temperatura zraka okoline: -15 stupnjeva ~ plus 40 stupnjeva;

◎ Relativna vlažnost: Dnevni prosjek 95 posto, a dnevni prosjek tlaka vodene pare < 2,2 kPa;

◎ Mjesečni prosjek «90 posto, a mjesečni prosjek tlaka vodene pare < 1,8kPa;

© Nadmorska visina: ^1000m;

◎ Seizmički intenzitet: ne iznad Ms8.

◎ Ambijentalni zrak ne smije sadržavati korozivne ili zapaljive plinove ili pare;

◎ Nema očitih vibracija;

Glavni tehnički parametri
Nazivni napon	.....................................	kV	3.6,7.2,12
Nazivna frekvencija	.....................................	Hz	50
Nazivna struja prekidača	.....................................	A	630/4000
Nazivna struja sklopnog uređaja	.....................................	A	630/4000
Nazivna kratkotrajna podnosiva struja (4S)	.....................................	kA	20,25,31.5,40
Nazivna vršna podnosiva struja (vršna)	.....................................	kA	50,63,80,100
Nazivna prekidna struja kratkog spoja	.....................................	kA	20,25,31.5,40
Nazivna razina izolacije 1 min podnosivog napona frekvencije napajanja	Od pola do pola, od pola do zemlje	kV	24,32,42
	Između otvorenih kontakata	kV	24,32,48
Izdrživi napon impulsa munje (vršni)	Od pola do pola, od pola do zemlje	kV	40,60,75
	Između otvorenih kontakata	kV	46,70,85
Kućište je IP4X, a IP2X kada se otvore vrata odjeljka i vrata komore prekidača

Značajke

1: STROGI zaštitni korak kako bi se osigurala osobna sigurnost

2: U kabelsku sobu može se postaviti čak 9 jednožilnih kabela

3: Pozicije za rad i testiranje bit će uspostavljene za ručna kolica, a obje su pozicije opremljene sigurnim i pouzdanim uređajem za pozicioniranje i uređajem za prikaz

4: Kućište je potpuno sastavljeno od aluminiziranog i pocinčanog čeličnog lima, koji je strojno obrađen i savijen alatnim strojem, a zatim pričvršćen vijcima.

5: Ima visoku mehaničku čvrstoću i njegova urednost i ljepota su osigurani.

6: Vrata centrale su posprejana plastikom, također imaju jaku otpornost na udarce i zaštitu od korozije.

7: Primarni prekidač može biti isporučen s VD4 vakuumskim prekidačem i C3 serijom prekidača fiksnog tipa od ABB-a, različiti domaći vakuumski prekidači (kao što su VS1, VH1, VK, ZN28) također se mogu dostaviti umjesto istih stranih proizvoda.

8: Prednja vrata su postavljena s prozorom za promatranje za provjeru radnog stanja komponenti unutar prostorije























P5: Je li OEM/ODM dostupan?

O: Da, jest! Naši proizvodi se mogu prilagoditi. Imamo dizajnerske i inženjerske timove, možemo prilagoditi proizvode prema crtežima ili zahtjevima kupaca.



P6: Vi ste proizvođač ili trgovačko poduzeće?
O: Mi smo tvornica, kao 100-postotni profesionalni proizvođač s 20-godišnjim iskustvom u proizvodnji, mogli bismo proizvoditi proizvode prema zahtjevima kupaca, a također bismo mogli 100-postotno kontrolirati kvalitetu proizvoda.



P7: Može li se pregovarati oko cijene?

O: Da, cijena je po dogovoru. Može se mijenjati prema vašoj količini ili pakiranju



P8: Što kažete na inspekciju?

O: Imamo cijeli sustav inspekcije od sirovina do krajnjih proizvoda, uključujući ispitivanje porasta temperature, ispitivanje tipa vodiča za prskanje solju, ispitivanje mehaničkog vijeka trajanja.



P9: Što su uvjeti plaćanja?

O: TT, Paypal, Western Union, Alibaba trgovinsko osiguranje i L/C su prihvatljivi. 30 posto T/T unaprijed, 70 posto stanja prije otpreme.



P10: Koju uslugu nudi tvrtka?

O: Imamo profesionalni tim inženjera koji može dizajnirati i razviti kalup prema različitim zahtjevima kupaca.

Imamo i prodajni tim koji nudi dobru uslugu od pretprodaje do postprodaje.





Ovaj proizvod se obično prilagođava.
Mi smo proizvođač i imamo profesionalni tehnički odjel koji može dizajnirati i pružiti rješenja prema potrebama kupaca.
Molimo kliknite na gumb u nastavku kako biste nam poslali informacije, a naše prodajno osoblje će vas kontaktirati kako bi vam dali nacrte dizajna



Ovdje su primjeri naših kupaca za vašu referencu

rumunjski kupci



Podatkovna tablica
1.1 710-512-01-Glavna trafostanica MVS1
Dolazni sklopni uređaj A01 B01 2
Nema specifikacije komponenti Jedinica Količina Proizvođač
1 VCB
HVX12-50-31-F 275 mm
Nadmorska visina Manja ili jednaka 2000 m
Napon otvaranja DC220V
Napon zatvaranja DC220V
Napon pohrane energije DC220V
Set 1 Kina
2 VT JDZ-10 10KV/√3/0.1KV/√3 Set 3 Kina
3 CT
LZZBJ9-12 3000/1A 5P20 10VA
5P20 5VA 5Fs5 5VA
Set 3 Kina
4 Visokonaponski osigurač XRNP1-12 0.5A Pc 3 Kina
5 Odvodnik munje HY5WZ-17/50 Set 3 Kina
6 Inteligentna kontrolna ploča WY-9008A PC 1 Kina
7 Indikator kratkog spoja i kvara na zemlji EKL-4-1 Pc 1 Kina
8 Višenamjenski električni instrument PD666-3S3 380V 5A PC 1 Kina
9 Primarni eliminator harmonika LXQ-12KV Pc 1 Fengyuan
10 Napunjeni zaslon DXN-12Q Pc 1 Kina
11 Regulator temperature i vlažnosti WY-CS-III PC 1 Kina
12 Spojni dio JY-2 Pc 3 Kina
13 Razvodna kutija PJ1 kom 1 Kina
14 Nosač za mjerenje Univerzalni tip PC 1 Kina
15 Signalna lampica ND16-22D/4 AC380V crvena Kom. 1 CHNT
16 Signalna lampica ND16-22D/4 AC380V zelena Kom 1 CHNT



AKO TREBA VIŠE DETALJA, SLOBODNO NAS KONTAKTIRAJTE
