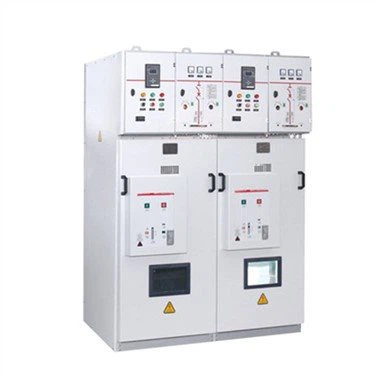

Sumporni heksafluorid Visokonaponski prstenasti mrežni ormar XGN15-12 Plinski izolirani metalno zatvoreni rasklopna postrojenja SF6

Glavni tehnički parametri

Koristite uvjete zaštite okoliša:

(1) Nadmorska visina: ne veća od 1000 m.

(2) Temperatura okoline: ne viša od +40 °C, ne niža od -5 °C.

(3) Relativna vlažnost: ≤90% (15 °C).

(4) Otpornost na potrese: horizontalno ubrzanje tla iznosi 0,4 g. Vertikalno ubrzanje tla je 0,2 g.

(5) Faktor sigurnosti: faktor sigurnosti>2.

Posebni okolišni uvjeti za uporabu, dogovoreno rješavanje prilikom naručivanja.

Koristite tehničke uvjete i parametre ispitivanja proizvoda:

(1) Nazivni radni napon: 10kV.

(2) Maksimalni radni napon: 12kV.

(3) Ocijenjena radna frekvencija: 50 Hz.

(4) Ocijenjena završna struja ≥ 63kA, ocijenjena lomnom strujom ≥ 25kA.

(5) Nazivna dinamička stabilna struja: 63, (80) kA (vršna vrijednost).

(6) Nazivna toplinski stabilna struja: 25, (31,5 )kA.

(7) Razina izolacije visokonaponske opreme za neutemeljeni sustav od 10 kV (neutralna točka uzemljena je zavojnicom za suzbijanje luka) trebala bi zadovoljiti nazivni standard razine napona 15/17,5kV.

(8) Frekvencija snage izdržava napon: frekvencija snage porculanske izolacije izdržava napon: 42kV, 1min; ne-porculanska frekvencija snage izolacije izdržava napon: 38kV, 1min.

(9) Impulsi izdržavaju napon: 75kV (vršni).

(10) Temperatura: 30 °C za kontaktne dijelove razvodnog ormara; 65°C za površinu vodiča.

(11) Ispitivanje efekta unutarnjeg neispravnog luka: kabelska soba: 20kA/0,1s;

Soba prekidača: 20kA / 0,8s.

(12) Ispitivanje djelomičnog pražnjenja, kako je navedeno.

Tehnički zahtjevi konstrukcije ormara (metalni oklopni uklonjivi tip)

(1) Ukupne dimenzije ormara (visina × širina × dubina) trebale bi ispunjavati projektne zahtjeve.

(2) Ulaz i izlaz iz kabela (sabirnica) trebao bi ispunjavati projektne zahtjeve.

Konstrukcijska konstrukcija:

(1) Treba odvojiti komponente u svakom ormaru, kao što su sabirnice, prekidači, naponski transformatori i odlazni kabeli.

(2) Prostor za prekidače trebao bi se sastojati od zatvorene čelične ploče s potrebnim uređajima za pokretni dio za izvlačenje. Pokretni elementi istih parametara trebaju biti zamjenjivi, a mogu se koristiti i drugi elementi s istim parametrima i strukturom. razmijeniti.

(3) Metalnu ljusku i pregradu ormara treba pouzdano uzemljiti, a nazivna vrijednost vodiča za uzemljenje i prekidača za uzemljenje trebala bi ispunjavati zahtjeve nazivne struje kratkog i vršnog izdržavanja. Gustoća struje bakrenih vodiča ne smije prelaziti 200A/mm2.

(4) Izolacijski utikač u pokretnom položaju trebao bi izdržati impulsnu struju kratkog spoja i osigurati dobar kontakt.

(5) Prilikom izvlačenja kolica provjerite je li utikač za izolaciju isključen. Otvori na particijama automatski se zatvaraju kako bi se spriječio pristup dijelovima uživo.

(6) Komponente u razvodnom ormaru trebaju biti opremljene blokadama. Kolica se mogu izvaditi samo kada je prekidač odspojen. Prekidač za uzemljenje i prekidač trebaju biti pouzdano isprepleteni. Za rad prekidača za uzemljenje trebao bi postojati jasan indikator koji označava izlaznu stranu. Nema napona, a prekidač je otvoren kako bi se spriječila pogrešna operacija.

(7) Ljuska ormara trebala bi biti izrađena od metala, ljuska bi trebala ispunjavati zahtjeve propisa o zaštiti, a ni pod ni zid ne mogu se koristiti kao dio školjke ormara (dno ormara treba omogućiti prolazak dva kabela i koristiti se kao terminali, kao što su gumeni jastučići, itd., iznad dna Kabelska soba trebala bi imati dovoljno instalacijskog prostora za ugradnju kabela velikog presjeka i transformatora struje nulte sekvence.

(8) Vrata i poklopci za normalno održavanje otvaraju se bez ručnih alata, ali moraju imati blokade za sigurnost operatera. Osim toga, treba osigurati posebne lokote.

(9) Ako na kućištu postoji priključak za promatranje, on bi trebao imati dovoljnu mehaničku čvrstoću i trebao bi uzeti u obzir sigurnosnu udaljenost između kućišta i električnih komponenata te elektrostatičke mjere zaštite.

(10) Otvor za zrak ili ispušni priključak trebali bi imati istu razinu sigurnosti kao i ljuska.

(11) Separator bi trebao ispunjavati svoje zaštitne standarde, a izolacijski separator trebao bi moći izdržati ispitivanje napona frekvencije snage. Između glavnog kruga i izolacijske pregrade trebalo bi biti dovoljno zračnog prostora da bi se moglo izdržati ispitivanje napona izdržavanja od 150% nazivnog napona.

(12) Sabirnice u svakom ormariću moraju biti ugrađene u zasebni odjeljak sabirnice. Sabirnice i kabeli mogu se spojiti bakrenom trakom. Fazni slijed je prva faza L1 (označena žutom bojom), druga faza L2 (označena zelenom bojom), treća faza L3 (označena crvenom bojom) ide od vrha do dna ili s lijeva na desno ili iznutra prema van.
