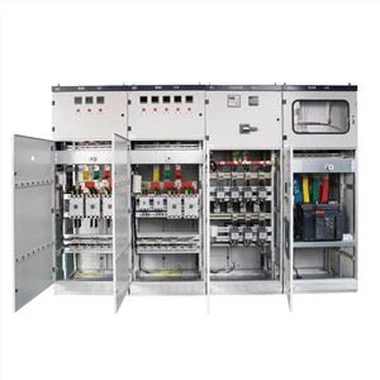

SF6 izolirano razvodno postrojenje
Rasklopna razvodna postrojenja s izolacijom SF6 nova su generacija visokonaponskih električnih proizvoda koje je naša tvrtka osmislila i razvila na temelju uvođenja napredne tehnologije i transformacije domaćih gradskih i ruralnih električnih mreža.
Opis
Rasklopna razvodna postrojenja s izolacijom SF6 nova su generacija visokonaponskih električnih proizvoda koje je naša tvrtka osmislila i razvila na temelju uvođenja napredne tehnologije i transformacije domaćih gradskih i ruralnih električnih mreža. Strogo ispitivanje tipa i dugotrajna inspekcija rada, pokazatelji tehničkih performansi u skladu su sa IEC standardima.
Okolišni uvjeti
1. Primjenjiva nadmorska visina: ≤2000m
2. Temperatura: -40 ℃ ~ +55 ℃ relativna
3. Vlažnost: dnevni prosjek ≤95%, mjesečni prosjek ≤90%
4. Razina oštećenja potresa: ≤8
tehnički parametri
| Ne | Ime proizvoda | Jedinica | Parametar | |
1 | Nazivni napon | kV | 12 | |
| 2 | Nazivni udarni udar podnosi munja | Međufazno i relativno | kV | 75 |
| Između otvaranja pauze | kV | 85 | ||
| 3 | Podnosi napon frekvencije snage jedne minute | Međufazno i relativno | kV | 42 |
| Soba za lomove | kV | 48 | ||
| 4 | Nazivna frekvencija | Hz | 50/60 | |
| 5 | Nazivna struja | Glavni autobus | A | 630 1250 |
| Podružnica autobus | A | 630 | ||
6 | Nazivna kratkotrajna izdržljiva struja | Glavni krug | kA | 20/4S (25/2S) |
| Krug mase | kA | 20/4S | ||
| 7 | Nazivna vršna izdržljiva struja | kA | 50 63 | |
| 8 | Prijenosna struja | A | 1500 | |
| 9 | Razina zaštite | IP3X | ||
| 10 | Mehanički vijek trajanja prekidača opterećenja | Times | 5000 | |
| 11 | Mehanički vijek trajanja prekidača za uzemljenje | Times | 2000 | |
| 12 | Opterećenje razvodnog ormara | Širina ormara | mm | 375,500,650,750 |
| Dubina ormara | mm | 916,940 | ||
| Visina ormara | mm | 1635,1885 | ||
| 13 | Ormar prekidača | Širina ormara | mm | 650,750 |
| Dubina ormara | mm | 916,940 | ||
| Visina ormara | mm | 1635,1885,2000 | ||
Gore navedeni parametri služe samo kao referenca. Prilagođavamo i proizvodimo razdjelna postrojenja za distribuciju električne energije s izolacijom SF6 za vas prema vašim specifičnim potrebama.
Primjena
Rasklopna razdjelna jedinica s izoliranom SF6 prikladna je za AC 50Hz, 12kV elektroenergetski sustav i široko se koristi u industrijskim i civilnim kabelskim prstenastim mrežama i priključcima za napajanje.
Posebno prikladno za sljedeća mjesta: distribucija električne energije u gradskim stambenim četvrtima, male sekundarne trafostanice, otvaranje i zatvaranje, podstanice tipa box, industrijska i rudarska poduzeća, trgovački centri, zračne luke, podzemne željeznice, vjetroelektrane, bolnice, stadioni, željeznice, tuneli itd. .
