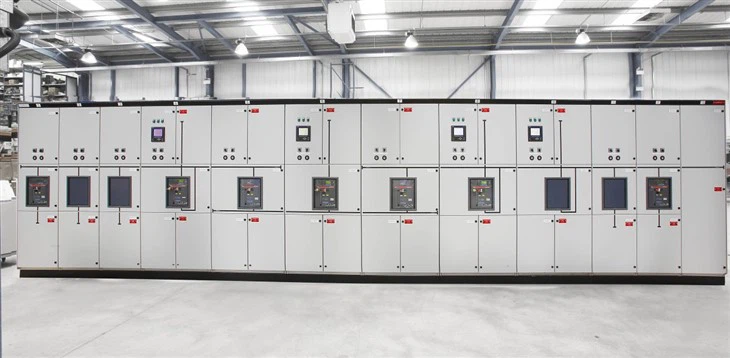

Prednost rasklopnog uređaja izoliranog plinom
SF6 se koristi kao plinoviti dielektrik u visokonaponskim prekidačima od sumpornog heksafluorida, sklopnim uređajima i drugoj električnoj opremi u elektroindustriji, obično zamjenjujući uljne prekidače (OCB) koji mogu sadržavati štetne poliklorirane bifenile (PCB). Plin pod tlakom SF6 koristi se kao izolator u rasklopnim uređajima izoliranim plinom (GIS) jer ima mnogo veću dielektričnu čvrstoću od zraka ili suhog dušika. Zbog svojih jedinstvenih dielektričnih svojstava, elektroenergetske tvrtke se uvelike oslanjaju na SF6 u elektroenergetskom sustavu za postizanje naponske električne izolacije , prekid struje i gašenje luka u prijenosu i distribuciji. Kada je sumporni heksafluorid (SF6) zabrtvljen unutar opreme za prijenos i distribuciju (T&D), razvodna oprema, prekidači i izolacijski prekidači mogu postići izolaciju gašenjem opasnog luka. Ovaj stabilan i netoksičan plin ima izvrsnu dielektričnu čvrstoću i ključna je komponenta sigurnosti i učinkovitosti elektrane
Opis
Puni naziv GIS-a je plinom izolirana metalna zatvorena rasklopna oprema. To je visokonaponski distribucijski uređaj koji se sastoji od prekidača, sabirnica, rastavljača, naponskih transformatora, strujnih transformatora, odvodnika groma, čahura, noževa za uzemljenje i drugih komponenti. GIS koristi plin sumporov heksafluorid (SF6) s izvrsnom izolacijom i učinkom gašenja luka kao izolacijski medij i medij za gašenje luka te zatvara sve visokonaponske električne komponente u uzemljeni metalni cilindar.
Kao tradicionalna otvorena distribucijska oprema AIS, u zreloj je fazi razvoja u Kini i ima određeno iskustvo u proizvodnji i radu. Oslanja se na zrak i izolatore za izolaciju dijelova pod naponom od tla i od faze do faze. Njegova sabirnica je izložena iu izravnom kontaktu sa zrakom. Prekidač može biti tipa keramičkog stupa ili spremnika, s keramičkom čahurom kao kućištem opreme i vanjskom izolacijom. Karakteristika mu je velika vanjska izolacija i velika tlocrtna površina.
Razlika između AIS-a i GIS-a
jedan
Različite strukture
GIS karakterizira kombinacija razdvajanja faza, trofaznog zajedničkog cilindra i kompozitnih struktura u njegovoj strukturi ljuske. Razvoj GIS kućišta od razdvajanja faza do trofaznog zajedničkog cilindra dodatno je minijaturizirao GIS. Trenutno je međunarodna zajednica postigla pojednostavljenje svih 300kV trofaznih sustava i integraciju 550kV sabirničkih trofaznih sustava.
Raspored AIS opreme je jasan, što pogoduje svakodnevnom održavanju i popravcima od strane relevantnog osoblja. Ukupna struktura je jednostavna, strukturni oblik je jasan, a električno ožičenje je jasno, što je pogodno za rad.
dva
Različita područja
GIS ima prednosti malog otiska, malog volumena, male težine i sve komponente su zapečaćene bez utjecaja okoline. Pogonski mehanizam nema podmazivanje i rasplinjavanje, te ima visoku radnu pouzdanost. GIS prihvaća cijeli blok transporta, koji je jednostavan za instalaciju, kratak ciklus i niska cijena instalacije; Opterećenje održavanja je malo, a vrijeme kratko. Kutijasti GIS prihvaća trofazno mehaničko povezivanje, s niskom stopom mehaničkih kvarova.
AIS oprema pokriva široko područje i ima mnogo izloženih komponenti, na koje vremenski čimbenici lako utječu i ne pogoduju sigurnom radu opreme.
tri
Vrhunska izvedba lomljenja
Prekidač ima komoru za gašenje luka vlastitom energijom koja se temelji na novom principu gašenja luka (hibridna struktura toplinske ekspanzije vlastite energije i pomoćnog uređaja za komprimirani zrak), u potpunosti iskorištavajući energiju samog luka. Plinom izolirani potpuno zatvoreni kompozitni električni uređaji, električni uređaji unutar kućišta uglavnom uključuju prekidače strujnog kruga, izolacijske sklopke, sklopke za uzemljenje, sabirnice, odvodnike munje i drugu primarnu opremu. Mnoge sklopne stanice u elektranama i trafostanicama izrađene su od GIS-a, koji zauzima malu površinu i jednostavan je za održavanje. Još uvijek se razlikuje od visokonaponske rasklopne opreme.
četiri
Mali gubitak i šum
Inducirano magnetsko polje na GIS kućištu je vrlo malo, tako da je gubitak vrtložne struje vrlo mali, smanjujući gubitak električne energije. Korištenje opružnog mehanizma rezultira niskom radnom bukom. Nedostaci: GIS ima nedostatke visoke cijene, nezgodne instalacije i testiranja, slabe fleksibilnosti i nezgodnog održavanja i proširenja.
AIS je relativno jeftin, jednostavan za instaliranje i testiranje, ima dobru fleksibilnost i praktičniji je za održavanje i proširenje.
pet
Svrha
GIS ima bolje performanse od AIS-a, ali zbog razlika u troškovima i mogućnostima upravljanja, AIS se neće u potpunosti ugasiti još dulje vrijeme. Koristite inteligentne nadzorne i dijagnostičke alate za produljenje ciklusa održavanja i izbjegavanje nepotrebnog rada.
